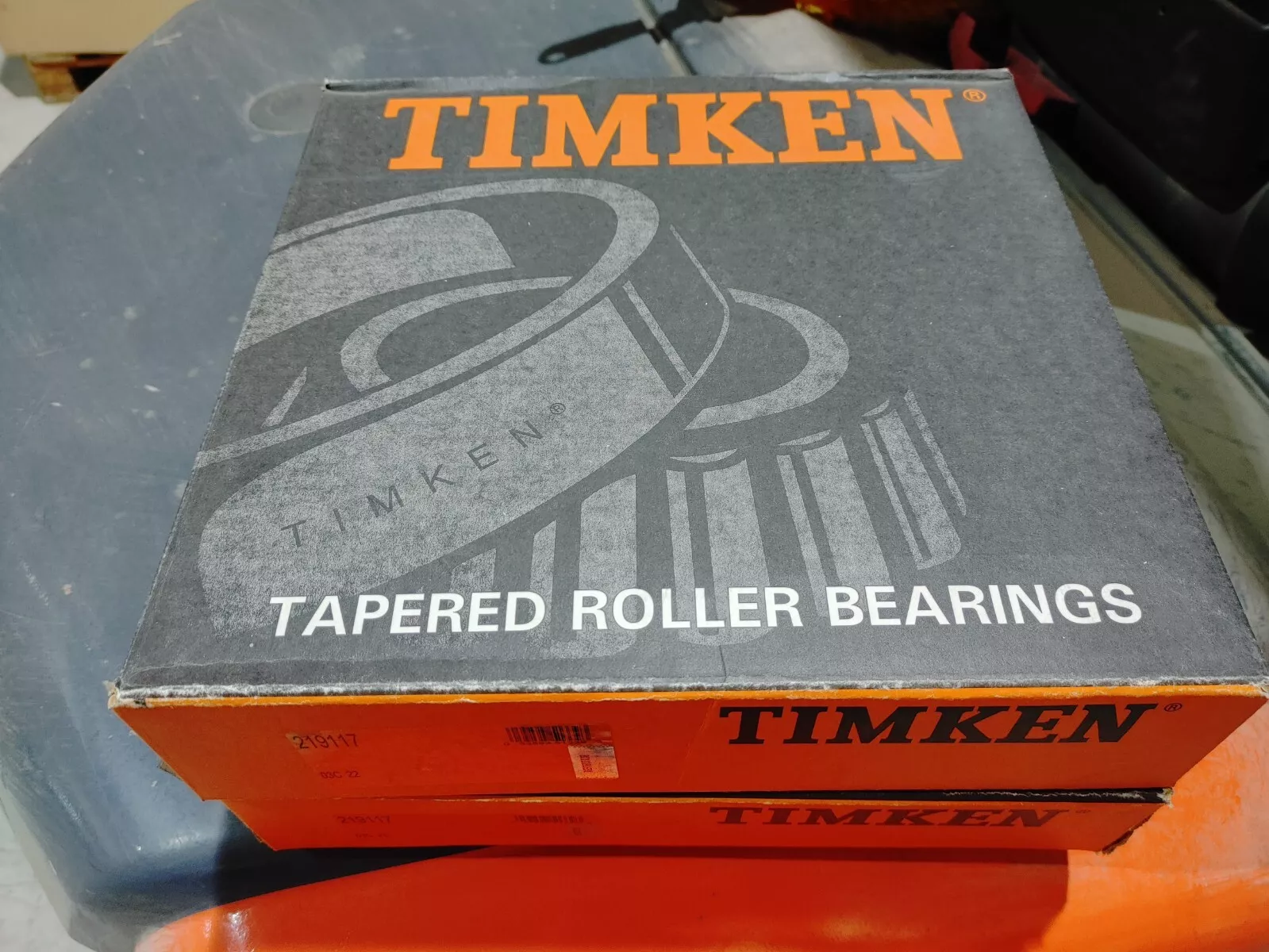

TIMKEN 219117-20024轴承尺寸、参数、图纸、互换、价格
2
1
9
1
1
7
-
2
0
0
2
4
2：24º < 锥角 < 25º30'
191：大型英制滚子轴承
17：部件代号，17表示内圈，内圈基本代号：219117
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
2：
24º < 锥角 < 25º30'
191：
大型英制滚子轴承
17：
部件代号，17表示内圈，内圈基本代号：219117
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | 219000 |
| 外圈零件号 | 219117 |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
11.7500 in 298.450 mm |
| C - 外圈宽度 |
2.5 in 63.5 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.250 in 6.35 mm |
| Da - 外圈正面背衬直径 |
11.11 in 282.20 mm |
| Db - 外圈背面背衬直径 |
10.59 in 268.99 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.38 |
| Y - ISO标准系数ˡ³ˡ | 1.59 |
| Cg - 几何因子ˡ⁴ˡ | 0.129 |
