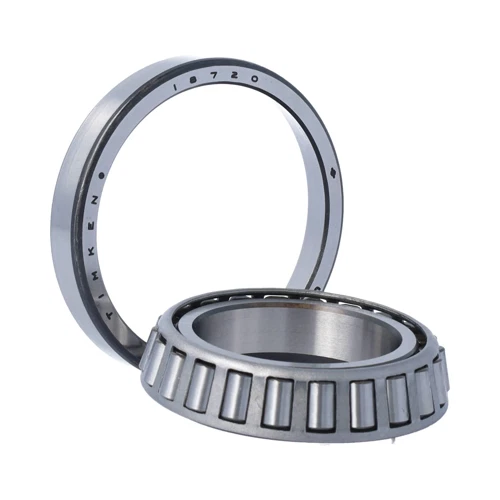

TIMKEN 18790/18720轴承尺寸、参数、图纸、互换、价格
1
8
7
9
0
/
1
8
7
2
0
1：0º < 锥角 < 24º
87：内径范围：1-2 in
90：部件代号，90表示内圈，内圈基本代号：18790
/：分隔符
1：0º < 锥角 < 24º
87：内径范围：1-2 in
20：部件代号，20表示内圈，内圈基本代号：18720
1：
0º < 锥角 < 24º
87：
内径范围：1-2 in
90：
部件代号，90表示内圈，内圈基本代号：18790
/：
分隔符
1：
0º < 锥角 < 24º
87：
内径范围：1-2 in
20：
部件代号，20表示内圈，内圈基本代号：18720
| 技术规格 | |
| 系列 | 18700 |
| 锥体零件号 | 18790 |
| 外圈零件号 | 18720 |
| 设计单元 | 英制 |
| 轴承净重 |
0.8 lb 0.4 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
2 in 50.8 mm |
| D - 外圈外径 |
3.3465 in 85.001 mm |
| B - 锥体宽度 |
0.6875 in 17.463 mm |
| C - 外圈宽度 |
0.5313 in 13.495 mm |
| T - 轴承宽度 |
0.6875 in 17.463 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.14 in 3.6 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
2.2 in 56 mm |
| db - 锥体背面背衬直径 |
2.44 in 62 mm |
| Da - 外圈正面背衬直径 |
3.18 in 80.77 mm |
| Db - 外圈背面背衬直径 |
3.03 in 76.96 mm |
| Ab - 保持架锥体正面游隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面游隙 |
0.02 in 0.5 mm |
| a - 有效中心位置ˡ³ˡ |
-0.03 in -0.8 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
3190 lbf 14200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
12300 lbf 54700 N |
| C₀ - 静态径向载荷额定值 |
15200 lbf 67500 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
2210 lbf 9840 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.44 |
| e - ISO标准系数ˡ⁸ˡ | 0.41 |
| Y - ISO标准系数ˡ⁹ˡ | 1.48 |
| G₁ - 发热系数（滚子滚道） | 28.6 |
| G₂ - 发热系数（挡边-滚子端） | 21.5 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0789 |
