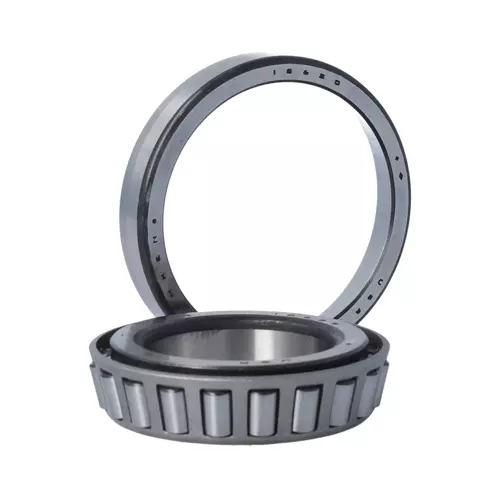

TIMKEN 18685/18620轴承尺寸、参数、图纸、互换、价格
1
8
6
8
5
/
1
8
6
2
0
1：0º < 锥角 < 24º
86：内径范围：1-2 in
85：部件代号，85表示内圈，内圈基本代号：18685
/：分隔符
1：0º < 锥角 < 24º
86：内径范围：1-2 in
20：部件代号，20表示内圈，内圈基本代号：18620
1：
0º < 锥角 < 24º
86：
内径范围：1-2 in
85：
部件代号，85表示内圈，内圈基本代号：18685
/：
分隔符
1：
0º < 锥角 < 24º
86：
内径范围：1-2 in
20：
部件代号，20表示内圈，内圈基本代号：18620
| 技术规格 | |
| 系列 | 18600 |
| 锥体零件号 | 18685 |
| 外圈零件号 | 18620 |
| 设计单元 | 英制 |
| 轴承净重 |
0.8 lb 0.3 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
1 3/4 in 44.450 mm |
| D - 外圈外径 |
3.1250 in 79.375 mm |
| B - 锥体宽度 |
0.6875 in 17.463 mm |
| C - 外圈宽度 |
0.5313 in 13.495 mm |
| T - 轴承宽度 |
0.6875 in 17.463 mm |
| 安装相关尺寸 | |
| R - 锥体背面[清除]半径ˡ¹ˡ |
0.11 in 2.8 mm |
| r - 外圈背面[清除]半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
1.95 in 49.5 mm |
| db - 锥体背面背衬直径 |
2.17 in 55 mm |
| Da - 外圈正面背衬直径 |
2.94 in 74.68 mm |
| Db - 外圈背面背衬直径 |
2.8 in 71.12 mm |
| Ab - 保持架锥体正面间隙 |
0.09 in 2.3 mm |
| Aa - 保持架锥体背面间隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.08 in -2 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向额定值（9000万转）ˡ⁴ˡ |
3030 lbf 13500 N |
| C₁ - 动态径向额定值（100万转）ˡ⁵ˡ |
11700 lbf 52000 N |
| C₀ - 静态径向额定值 |
13800 lbf 61300 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
1940 lbf 8630 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.56 |
| e - ISO标准系数ˡ⁸ˡ | 0.37 |
| Y - ISO标准系数ˡ⁹ˡ | 1.6 |
| G₁ - 发热系数（滚子滚道） | 23.9 |
| G₂ - 发热系数（挡边-滚子端） | 17.7 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0725 |
