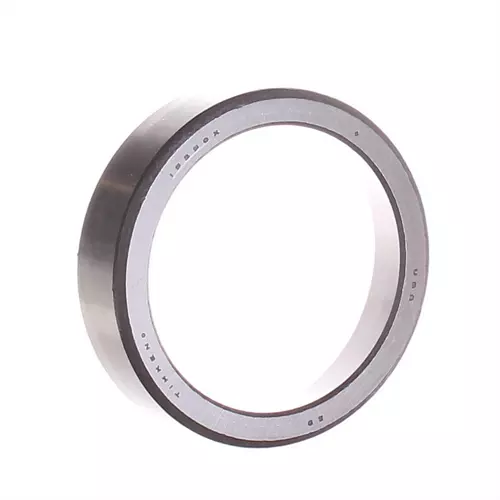

TIMKEN 15250X-20024轴承尺寸、参数、图纸、互换、价格
1
5
2
5
0
X
-
2
0
0
2
4
1：0º < 锥角 < 24º
52：内径范围：1-2 in
50：部件代号，50表示内圈，内圈基本代号：15250
X：边界尺寸变更，符合 ISO标准
-2：装配号
00：0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：材料代码，代号：24
1：
0º < 锥角 < 24º
52：
内径范围：1-2 in
50：
部件代号，50表示内圈，内圈基本代号：15250
X：
边界尺寸变更，符合 ISO标准
-2：
装配号
00：
0：TIMKEN轴承代码，0：ABMA 英制公差精度 0级，即ISO 4级
24：
材料代码，代号：24
| 技术规格 | |
| 系列 | 15000 |
| 外圈零件号 | 15250X |
| 设计单元 | 英制 |
| 尺寸规格 | |
| D - 外圈外径 |
2.5000 in 63.500 mm |
| C - 外圈宽度 |
0.625 in 15.875 mm |
| 安装相关尺寸 | |
| r - 外圈背面倒角半径ˡ¹ˡ |
0.06 in 1.52 mm |
| Da - 外圈正面背衬直径 |
2.34 in 59.44 mm |
| Db - 外圈背面背衬直径 |
2.17 in 55.12 mm |
| 系数 | |
| e - ISO标准系数ˡ²ˡ | 0.35 |
| Y - ISO标准系数ˡ³ˡ | 1.71 |
| Cg - 几何因子ˡ⁴ˡ | 0.0606 |
