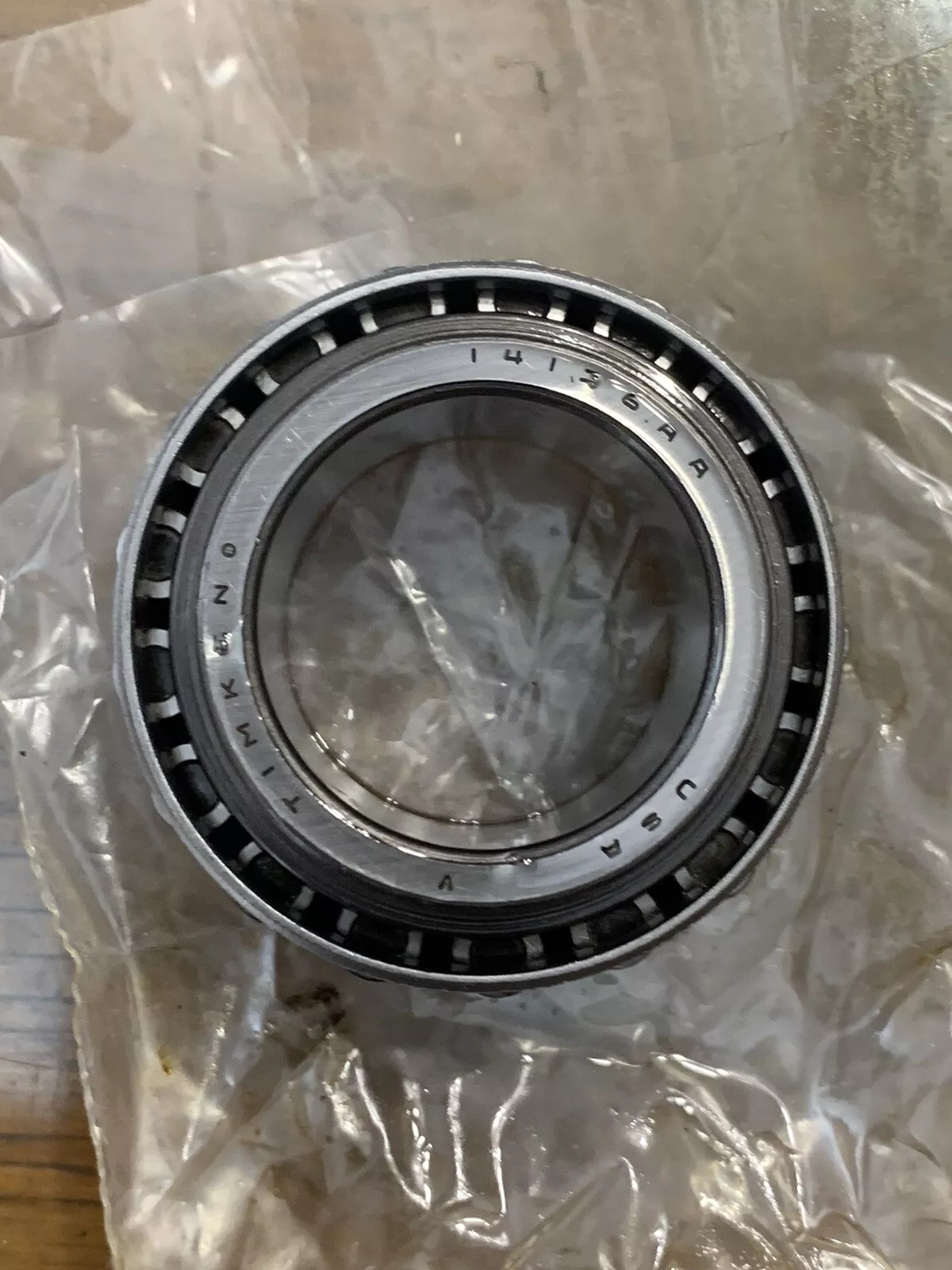

TIMKEN 14136AA轴承尺寸、参数、图纸、互换、价格
1
4
1
3
6
A
A
1：0º < 锥角 < 24º
41：内径范围：1-2 in
36：部件代号，36表示内圈，内圈基本代号：14136
AA：与基本零件号不同的孔径、外径、宽度或半径
1：
0º < 锥角 < 24º
41：
内径范围：1-2 in
36：
部件代号，36表示内圈，内圈基本代号：14136
AA：
与基本零件号不同的孔径、外径、宽度或半径
| 技术规格 | |
| 系列 | 14000 |
| 锥体零件号 | 14136AA |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
21400 lbf 95100 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
5540 lbf 24600 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1 3/8 in 34.925 mm |
| B - 锥体宽度 |
1.0520 in 26.721 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
1.57 in 40 mm |
| db - 锥体背面背衬直径 |
1.59 in 40.5 mm |
| Ab - 保持架锥体正面游隙 |
0.07 in 1.8 mm |
| Aa - 保持架锥体背面游隙 |
0.31 in 7.9 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.45 in -11.4 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
3180 lbf 14200 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
12300 lbf 54600 N |
| C₀ - 静态径向载荷额定值 |
13900 lbf 61700 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2080 lbf 9260 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.53 |
| G₁ - 发热系数（滚子滚道） | 18 |
| G₂ - 发热系数（挡边-滚子端） | 13.3 |
| Cg - 几何因子ˡ⁹ˡ | 0.0668 |
