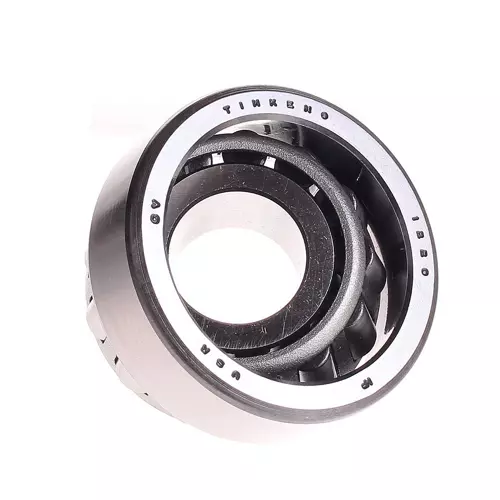

TIMKEN 1280/1220轴承尺寸、参数、图纸、互换、价格
1
2
8
0
/
1
2
2
0
1280：圆锥滚子轴承内圈基本代号：1280
/：分隔符
1220：圆锥滚子轴承外圈基本代号：1220
1280：
圆锥滚子轴承内圈基本代号：1280
/：
分隔符
1220：
圆锥滚子轴承外圈基本代号：1220
| 技术规格 | |
| 系列 | 1200 |
| 锥体零件号 | 1280 |
| 外圈零件号 | 1220 |
| 设计单元 | 英制 |
| 轴承净重 |
0.6 lb 0.3 Kg |
| 保持架材质 | 冲压钢 |
| 尺寸规格 | |
| d - 内径 |
7/8 in 22.225 mm |
| D - 外圈外径 |
2.25 in 57.15 mm |
| B - 锥体宽度 |
0.8750 in 22.225 mm |
| C - 外圈宽度 |
0.6875 in 17.463 mm |
| T - 轴承宽度 |
0.8750 in 22.225 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ¹ˡ |
0.03 in 0.760 mm |
| r - 外圈背面倒角半径ˡ²ˡ |
0.06 in 1.52 mm |
| da - 锥体正面背衬直径 |
1.14 in 29 mm |
| db - 锥体背面背衬直径 |
1.16 in 29.5 mm |
| Da - 外圈正面背衬直径 |
2.07 in 52.10 mm |
| Db - 外圈背面背衬直径 |
1.93 in 49.02 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.01 in 0.3 mm |
| a - 有效中心位置ˡ³ˡ |
-0.27 in -6.9 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁴ˡ |
3230 lbf 14300 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁵ˡ |
12400 lbf 55300 N |
| C₀ - 静态径向载荷额定值 |
12400 lbf 55100 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁶ˡ |
1910 lbf 8510 N |
| 系数规格 | |
| K - 系数ˡ⁷ˡ | 1.69 |
| e - ISO标准系数ˡ⁸ˡ | 0.35 |
| Y - ISO标准系数ˡ⁹ˡ | 1.73 |
| G₁ - 发热系数（滚子滚道） | 11.4 |
| G₂ - 发热系数（挡边-滚子端） | 5.52 |
| Cg - 几何因子ˡ¹⁰ˡ | 0.0556 |
