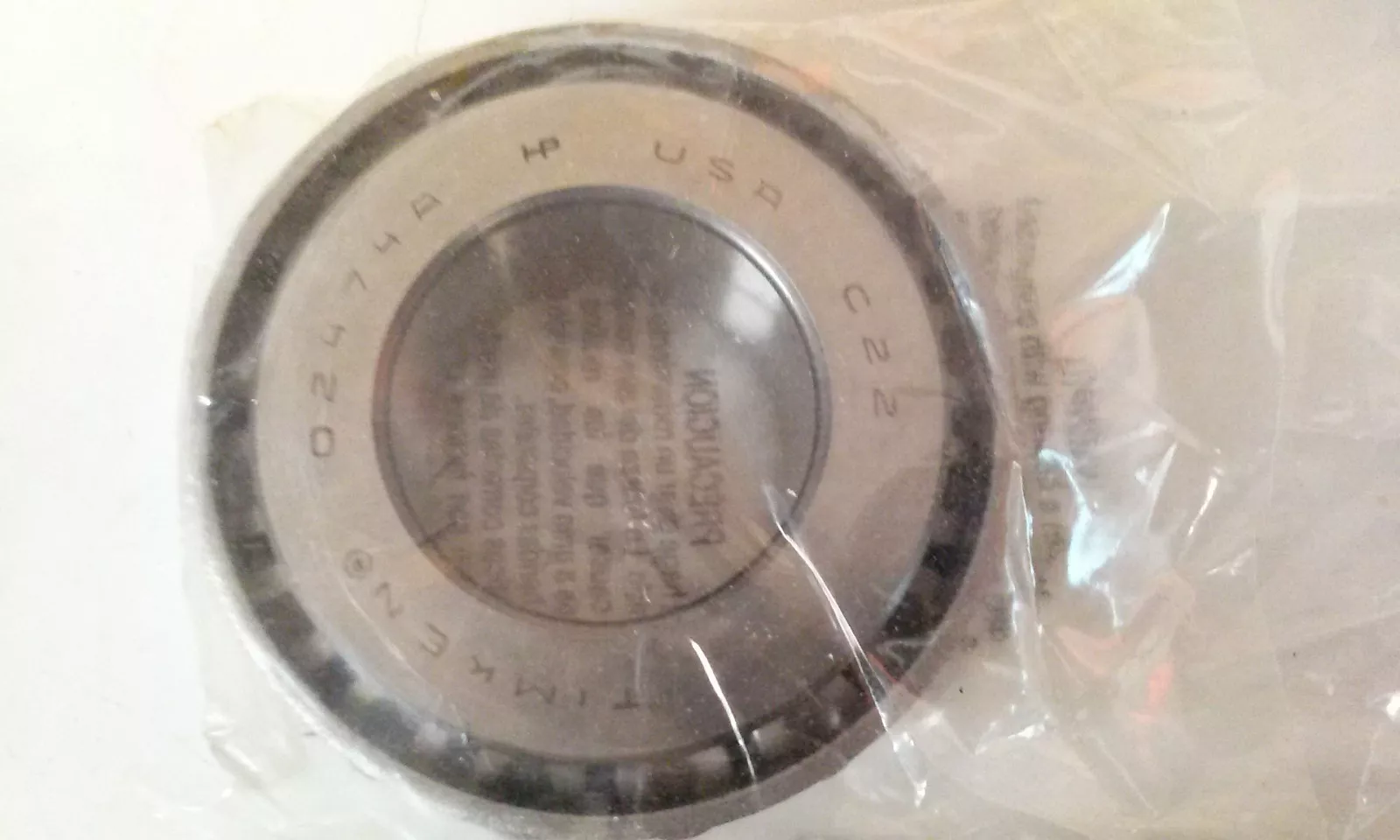

TIMKEN 02474A-24788轴承尺寸、参数、图纸、互换、价格
0
2
4
7
4
A
-
2
4
7
8
8
0：推力型圆锥滚子轴承
24：内径范围：1-2 in
74：部件代号，74表示内圈，内圈基本代号：02474
A：内部设计优化
-2：装配号
47：4：TIMKEN公司内部代码，7：未知精度等级
88：材料代码，代号：88
0：
推力型圆锥滚子轴承
24：
内径范围：1-2 in
74：
部件代号，74表示内圈，内圈基本代号：02474
A：
内部设计优化
-2：
装配号
47：
4：TIMKEN公司内部代码，7：未知精度等级
88：
材料代码，代号：88
| 技术规格 | |
| 系列 | 02400 |
| 锥体零件号 | 02474A |
| 设计单元 | 英制 |
| 保持架型式 | 冲压钢 |
| C₁ - 动态径向载荷额定值（双列，100万转）ˡ¹ˡ |
25000 lbf 111000 N |
| C₉₀₍₂₎ - 动态径向载荷额定值（双列，9000万转）ˡ²ˡ |
6470 lbf 28800 N |
| 尺寸规格 | |
| d - 锥体孔径 |
1.1806 in 29.987 mm |
| B - 锥体宽度 |
0.8750 in 22.225 mm |
| 安装相关尺寸 | |
| R - 锥体背面倒角半径ˡ³ˡ |
0.03 in 0.8 mm |
| da - 锥体正面背衬直径 |
1.52 in 38.5 mm |
| db - 锥体背面背衬直径 |
1.56 in 39.5 mm |
| Ab - 保持架锥体正面游隙 |
0.06 in 1.5 mm |
| Aa - 保持架锥体背面游隙 |
0.03 in 0.8 mm |
| a - 有效中心位置ˡ⁴ˡ |
-0.2 in -5.1 mm |
| 基本额定载荷 | |
| C₉₀ - 动态径向载荷额定值（9000万转）ˡ⁵ˡ |
3720 lbf 16500 N |
| C₁ - 动态径向载荷额定值（100万转）ˡ⁶ˡ |
14300 lbf 63800 N |
| C₀ - 静态径向载荷额定值 |
15800 lbf 70200 N |
| Cₐ₉₀ - 动态推力额定值（9000万转）ˡ⁷ˡ |
2650 lbf 11800 N |
| 系数 | |
| K - 系数ˡ⁸ˡ | 1.4 |
| G₁ - 发热系数（滚子滚道） | 17.5 |
| G₂ - 发热系数（挡边-滚子端） | 8.48 |
| Cg - 几何因子ˡ⁹ˡ | 0.0681 |
