FAG 22334-E1-H151-C3轴承尺寸、参数、图纸、互换、价格

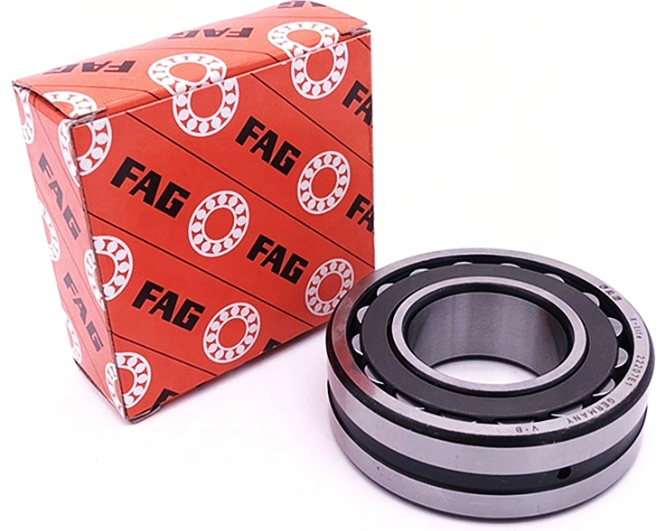

FAG 22334-E1-H151-C3轴承
添加日期：2024-05-24 12:12:15
市场价：￥7443.84元
销售价：电话咨询
库存：18套
基本尺寸，内径：170mm，外径：360mm，厚度：120mm。
前缀列表：【FAG ：轴承品牌：FAG】。后缀列表：【-E1：提高载荷的加强型设计，不带中档圈】【-H151：外圈带一个45°固定槽】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
F
A
G
2
2
3
3
4
-
E
1
-
H
1
5
1
-
C
3
FAG ：轴承品牌：FAG
2：调心滚子轴承
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
34：内径：170 mm
-E1：提高载荷的加强型设计，不带中档圈
-H151：外圈带一个45°固定槽
-C3：C3 游隙（大于 CN 游隙）
FAG ：
轴承品牌：FAG
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
34：
内径：170 mm
-E1：
提高载荷的加强型设计，不带中档圈
-H151：
外圈带一个45°固定槽
-C3：
C3 游隙（大于 CN 游隙）
| 外形尺寸 (mm) | |
| 轴承内径 d | 170 |
| 轴承外径 D | 360 |
| 轴承厚度 B | 120 |
| 倒角半径 r.min | 4 |
| 安装尺寸 (mm) | |
| 外圈内径 D1 ≈ | 303.7 |
| 内圈外径 d2 ≈ | 213.1 |
| 润滑槽径 ds | 9.5 |
| 润滑孔径 ns | 17.7 |
| 内圈外径 da.min | 187 |
| 外圈内径 Da.max | 343 |
| 倒角半径 ra.max | 3 |
| 载荷（kN） | |
| 基本动载荷 C | 1870000 |
| 基本静载荷 Co | 2220000 |
| 疲劳极限载荷 Cur | 174000 |
| 极限转速（/min） | |
| 参考转速 | 2100 |
| 极限转速 | 1350 |
| 参考重量（kg） | |
| 57.9 | |
| 其他参数 | |
| 常数 e | 0.35 |
| 轴向载荷系数 Y1 | 1.95 |
| 轴向载荷系数 Y2 | 2.9 |
| 轴向载荷系数 Y0 | 1.91 |
| 其他型号 | 市场价 | 销售价 | 库存 |
| 22334-BE-XL-JPA-T41A轴承 | ￥20953.4元 | 电话咨询 | 3 |
| 22334-BE-XL轴承 | ￥17464.2元 | 电话咨询 | 12 |
| 22334-BE-XL-C3轴承 | ￥17464.2元 | 电话咨询 | 3 |
| 22334-BE-XL-K-C3轴承 | ￥17464.2元 | 电话咨询 | 7 |
| 22334-BE-XL-K轴承 | ￥17464.2元 | 电话咨询 | 11 |
| 22334-BE-XL-K-C4轴承 | ￥15978.3元 | 电话咨询 | 2 |
| 22334-E1-K-C4轴承 | ￥14781元 | 电话咨询 | 2 |
| 22334-E1-JPA-T41A轴承 | ￥10572.9元 | 电话咨询 | 2 |
| 22334-E1-C4轴承 | ￥9647.3元 | 电话咨询 | 6 |
