FAG 22209-EAS-M-C3轴承尺寸、参数、图纸、互换、价格

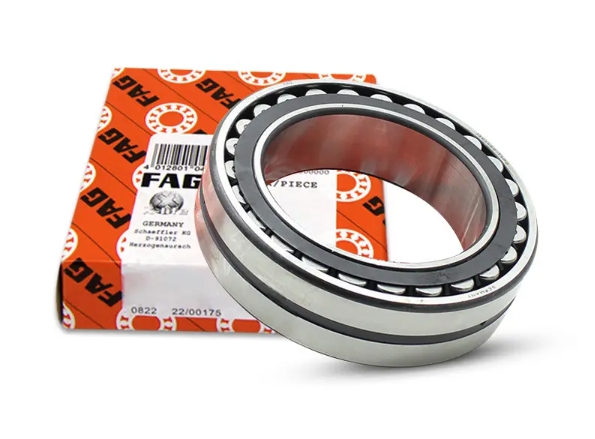

FAG 22209-EAS-M-C3轴承
添加日期：2024-05-22 21:43:32
市场价：￥205.76元
销售价：电话咨询
库存：2套
基本尺寸，内径：45mm，外径：85mm，厚度：23mm。
前缀列表：【FAG ：轴承品牌：FAG】。后缀列表：【-E：加强型设计】【A：改进的内部结构设计】【S：外圈带润滑油槽油孔】【-M：滚动体引导，实体黄铜保持架】【-C3：C3 游隙（大于 CN 游隙）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
F
A
G
2
2
2
0
9
-
E
A
S
-
M
-
C
3
FAG ：轴承品牌：FAG
2：调心滚子轴承
2：宽度尺寸系列：2系列
2：外径尺寸系列：2系列
09：内径：45 mm
-E：加强型设计
A：改进的内部结构设计
S：外圈带润滑油槽油孔
-M：滚动体引导，实体黄铜保持架
-C3：C3 游隙（大于 CN 游隙）
FAG ：
轴承品牌：FAG
2：
调心滚子轴承
2：
宽度尺寸系列：2系列
2：
外径尺寸系列：2系列
09：
内径：45 mm
-E：
加强型设计
A：
改进的内部结构设计
S：
外圈带润滑油槽油孔
-M：
滚动体引导，实体黄铜保持架
-C3：
C3 游隙（大于 CN 游隙）
| 外形尺寸 (mm) | |
| 轴承内径 d | 45 |
| 轴承外径 D | 85 |
| 轴承厚度 B | 23 |
| 倒角半径 r.min | 1.1 |
| 安装尺寸 (mm) | |
| 外圈内径 D1 ≈ | 75.6 |
| 内圈外径 d2 ≈ | 54.8 |
| 润滑槽径 ds | 3.2 |
| 润滑孔径 ns | 4.8 |
| 内圈外径 da.min | 52 |
| 外圈内径 Da.max | 78 |
| 倒角半径 ra.max | 1 |
| 载荷（kN） | |
| 基本动载荷 C | 104000 |
| 基本静载荷 Co | 99000 |
| 疲劳极限载荷 Cur | 12700 |
| 极限转速（/min） | |
| 参考转速 | 10000 |
| 极限转速 | 5600 |
| 参考重量（kg） | |
| 0.589 | |
| 其他参数 | |
| 常数 e | 0.26 |
| 轴向载荷系数 Y1 | 2.62 |
| 轴向载荷系数 Y2 | 3.9 |
| 轴向载荷系数 Y0 | 2.56 |
