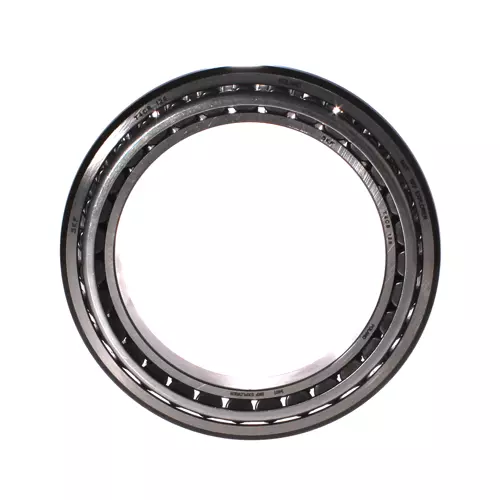

SKF T4CB120轴承尺寸、参数、图纸、互换、价格
T
4
C
B
1
2
0
T：公制轴承，符合 ISO 355 标准
4CB：尺寸系列：4CB
120：内径：120 mm
T：
公制轴承，符合 ISO 355 标准
4CB：
尺寸系列：4CB
120：
内径：120 mm
| 尺寸系列 | 4CB |
| 内径 | d | 120mm |
| 外径 | D | 170mm |
| 轴承总宽度 | T | 27mm |
| 内圈肩部直径 | d₁ ≈ | 143.15mm |
| 内圈宽度 | B | 25mm |
| 外圈宽度 | C | 19.5mm |
| 内圈内半径 | r₁,₂ min. | 3mm |
| 外圈内半径 | r₃,₄ min. | 3mm |
| 距离压力点 | a | 34.368mm |
| 轴挡肩直径 | dₐ max. | 131mm |
| 轴挡肩直径 | db min. | 133.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 157mm |
| 轴承座挡肩尺寸 | Dₐ max. | 157.5mm |
| 轴承座挡肩尺寸 | Db min. | 164mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 5mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 7.5mm |
| 倒角半径 | rₐ max. | 3mm |
| 倒角半径 | rb max. | 3mm |
| 基本额定动载 | 195kN |
| 基本额定静载荷 | 250kN |
| 疲劳载荷限值 | 26.5kN |
| 参考转速 | 2800r/min |
| 极限转速 | 3600r/min |
| 计算系数 | 0.48 |
| 计算系数 | 1.25 |
| 计算系数 | 0.7 |
| 轴承重量 | 1.74kg |
