SKF SY50TF/VA228轴承尺寸、参数、图纸、互换、价格
SKF SY50TF/VA228轴承
更新日期：2025-01-07 16:21:23
市场价：￥1906.07元（非销售价）
库存：20套

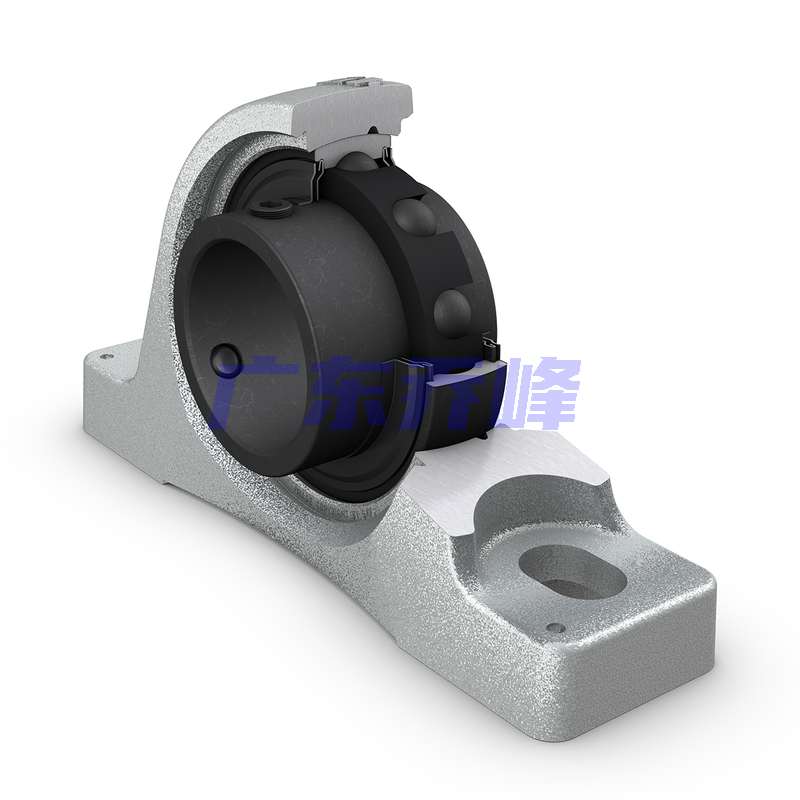

SKF SY50TF/VA228轴承属于用于高温应用的立式球轴承单元，需要进行跑合：No。
前缀列表：【SY：立式球轴承单元】。后缀列表：【TF：用于高温应用的球轴承单元，包括一个带紧定螺钉锁定的嵌入式轴承】【/VA228：高温轴承，冠状石墨保持架，磷化锰处理，C5 级径向游隙】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
Y
5
0
T
F
/
V
A
2
2
8
SY：立式球轴承单元
50：内径：50 mm
TF：用于高温应用的球轴承单元，包括一个带紧定螺钉锁定的嵌入式轴承
/VA228：高温轴承，冠状石墨保持架，磷化锰处理，C5 级径向游隙
SY：
立式球轴承单元
50：
内径：50 mm
TF：
用于高温应用的球轴承单元，包括一个带紧定螺钉锁定的嵌入式轴承
/VA228：
高温轴承，冠状石墨保持架，磷化锰处理，C5 级径向游隙
| 需要进行跑合 | No |
| 轴径 | d | 50mm |
| 胎肩直径内圈 | d₁ ≈ | 62.51mm |
| 底座宽度 | A | 54mm |
| 最高宽度 | A₁ | 34mm |
| 内圈宽度 | B | 51.6mm |
| 锁紧装置侧面到螺纹中心的距离 | B₄ | 9mm |
| 球面轴承座的中心高度 | H | 57.2mm |
| 步骤高度 | H₁ | 22mm |
| 总高度 | H₂ | 114mm |
| 联接螺栓之间的距离 | J | 157mm |
| 联接螺栓之间的最小距离 | J min. | 149mm |
| 联接螺栓之间的最大距离 | J max. | 165mm |
| 总宽度 | L | 203mm |
| 联接螺栓孔的宽度 | N | 18mm |
| 联接螺栓孔的长度 | N₁ | 26mm |
| 锁紧装置侧面到滚道中心的距离 | s₁ | 32.5mm |
| 基本额定动载 | 35.1kN |
| 基本额定静载荷 | 23.2kN |
| 极限转速 | 120r/min |
| 极限温度 | 350°C |
| 轴承单元质量 | 2.65kg |
| 沉头（紧定）螺钉 | M10x1 | |
| 螺钉的六角扳手尺寸 | 5mm | |
| 推荐螺钉的拧紧力矩 | 16.5Nm | |
| 联接螺栓，推荐公制尺寸 | 16mm | |
| 联接螺栓，推荐英尺尺寸 | 0.625in |
| 轴承 | YAR 210-2F/VA228 |
