SKF SIL20ES轴承尺寸、参数、图纸、互换、价格

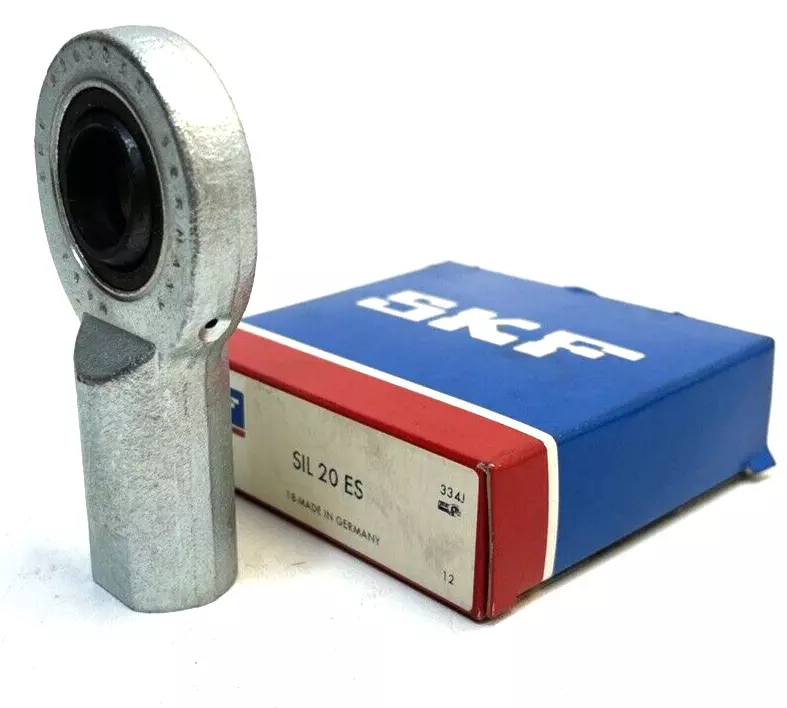

SKF SIL20ES轴承
更新日期：2024-12-23 14:46:48
市场价：￥480.5元（非销售价）
库存：10套
SKF SIL20ES轴承属于带阴螺纹的杆端关节轴承，润滑剂：定期重新润滑 - 润滑脂，设计：钢/钢，密封解决方案：不需要密封件，连杆端杆的连接特征：左旋阴螺纹。
前缀列表：【SI：阴螺纹杆端关节轴承，默认右旋螺纹】【L：左旋螺纹】。后缀列表：【ES：优化的【钢/钢】材质，带润滑孔的开口外圈】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
I
L
2
0
E
S
SI：阴螺纹杆端关节轴承，默认右旋螺纹
L：左旋螺纹
20：内径：20 mm
ES：优化的【钢/钢】材质，带润滑孔的开口外圈
SI：
阴螺纹杆端关节轴承，默认右旋螺纹
L：
左旋螺纹
20：
内径：20 mm
ES：
优化的【钢/钢】材质，带润滑孔的开口外圈
| 润滑剂 | 定期重新润滑 - 润滑脂 | |
| 设计 | 钢/钢 | |
| 密封解决方案 | 不需要密封件 | |
| 连杆端杆的连接特征 | 左旋阴螺纹 |
| 内径 | d | 20mm | |
| 顶部直径 | d₂ max. | 54mm | |
| 内圈宽度 | B | 16mm | |
| 螺纹 | G | M 20x1.5 | |
| 顶部宽度 | C₁ max. | 13.5mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h₁ | 77mm | |
| 倾斜角 | α | 9° | |
| 内圈滚道直径 | dₖ | 29mm | |
| 杆子直径 | d₄ ≈ | 28mm | |
| 螺纹长度 | l₃ min. | 30mm | |
| 轴承座长度（高度） | l₄ max. | 106mm | |
| 平面扳手长度 | l₅ ≈ | 16mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 24mm | |
| 扳手尺寸 | w | 24mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.3mm |
| 基本额定动载 | 30kN |
| 基本额定静载荷 | 57kN |
| 轴承动载荷特定系数 | 100N/mm² |
| 材料常数 | 330 |
| 关节端质量 | 0.34kg |
