SKF SIKB5F轴承尺寸、参数、图纸、互换、价格

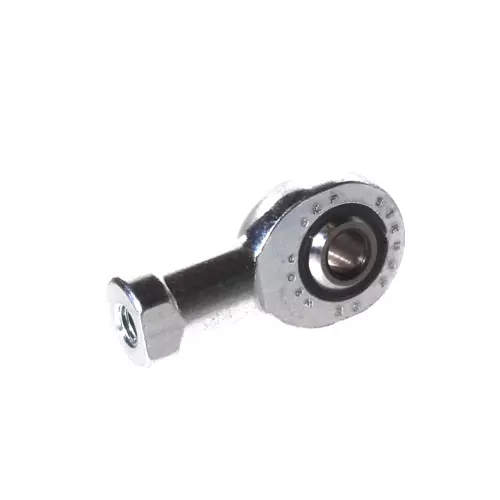

SKF SIKB5F轴承
更新日期：2024-12-23 14:15:13
市场价：￥145.4元（非销售价）
库存：33套
SKF SIKB5F轴承属于带阴螺纹的杆端关节轴承，润滑剂：免维护 - 干式润滑，设计：钢/PTFE FRP，密封解决方案：不需要密封件，连杆端杆的连接特征：右旋阴螺纹。
前缀列表：【SI：阴螺纹杆端关节轴承，默认右旋螺纹】【KB：【钢/PTFE FRP】材质】。后缀列表：【F：【钢/聚四氟乙烯复合材料】材质】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
I
K
B
5
F
SI：阴螺纹杆端关节轴承，默认右旋螺纹
KB：【钢/PTFE FRP】材质
5：内径：5 mm
F：【钢/聚四氟乙烯复合材料】材质
SI：
阴螺纹杆端关节轴承，默认右旋螺纹
KB：
【钢/PTFE FRP】材质
5：
内径：5 mm
F：
【钢/聚四氟乙烯复合材料】材质
| 润滑剂 | 免维护 - 干式润滑 | |
| 设计 | 钢/PTFE FRP | |
| 密封解决方案 | 不需要密封件 | |
| 连杆端杆的连接特征 | 右旋阴螺纹 |
| 内径 | d | 5mm | |
| 顶部直径 | d₂ max. | 19mm | |
| 内圈宽度 | B | 8mm | |
| 螺纹 | G | M 5 | |
| 顶部宽度 | C₁ max. | 7.5mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h₁ | 27mm | |
| 倾斜角 | α | 13° | |
| 内圈滚道直径 | dₖ | 11.112mm | |
| 轴承座杆直径 | d₃ ≈ | 9mm | |
| 轴承座杆直径 | d₄ max. | 12mm | |
| 螺纹长度 | l₃ min. | 8mm | |
| 轴承座长度（高度） | l₄ max. | 38mm | |
| 平面扳手长度 | l₅ ≈ | 4mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 9mm | |
| 扳手尺寸 | w | 9mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.3mm |
| 基本额定动载 | 3.25kN |
| 基本额定静载荷 | 5.3kN |
| 轴承动载荷特定系数 | 50N/mm² |
| 材料常数 | 530 |
| 关节端质量 | 0.019kg |
