SKF SIKAC18M轴承尺寸、参数、图纸、互换、价格
SKF SIKAC18M轴承
更新日期:2024-12-23 11:05:58
市场价:¥115.5元(非销售价)
库存:1套

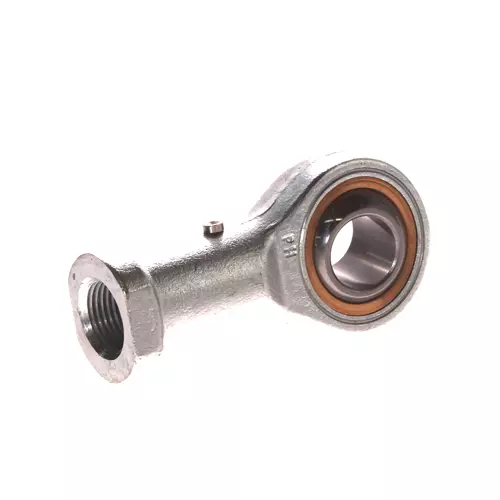

SKF SIKAC18M轴承属于带阴螺纹的杆端关节轴承,润滑剂:定期重新润滑 - 润滑脂,设计:钢/铜,密封解决方案:不需要密封件,连杆端杆的连接特征:右旋阴螺纹。
前缀列表:【SI:阴螺纹杆端关节轴承,默认右旋螺纹】【KAC:【钢/青铜】材质】。后缀列表:【M:【钢/青铜】材质】。
技术研究
如您是工程师,需要对轴承进行研究、计算、选型等,都可以直接联系我,微信:caloc-cn。
产品咨询
如您对产品有任何需求,包括询价、采买以及替换等,都可以直接联系我,联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信(长按复制)
13504113081
13504113081
S
I
K
A
C
1
8
M
SI:阴螺纹杆端关节轴承,默认右旋螺纹
KAC:【钢/青铜】材质
18:内径:18 mm
M:【钢/青铜】材质
SI:
阴螺纹杆端关节轴承,默认右旋螺纹
KAC:
【钢/青铜】材质
18:
内径:18 mm
M:
【钢/青铜】材质
| 润滑剂 | 定期重新润滑 - 润滑脂 | |
| 设计 | 钢/铜 | |
| 密封解决方案 | 不需要密封件 | |
| 连杆端杆的连接特征 | 右旋阴螺纹 |
| 内径 | d | 18mm | |
| 顶部直径 | d₂ max. | 47mm | |
| 内圈宽度 | B | 23mm | |
| 螺纹 | G | M 18x1.5 | |
| 顶部宽度 | C₁ max. | 17.5mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h₁ | 71mm | |
| 倾斜角 | α | 15° | |
| 内圈滚道直径 | dₖ | 31.75mm | |
| 轴承座杆直径 | d₃ ≈ | 25mm | |
| 轴承座杆直径 | d₄ max. | 32mm | |
| 螺纹长度 | l₃ min. | 27mm | |
| 轴承座长度(高度) | l₄ max. | 95mm | |
| 平面扳手长度 | l₅ ≈ | 10mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 23mm | |
| 扳手尺寸 | w | 27mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.3mm |
| 基本额定动载 | 26kN |
| 基本额定静载荷 | 35.5kN |
| 轴承动载荷特定系数 | 50N/mm² |
| 材料常数 | 330 |
| 关节端质量 | 0.3kg |
