SKF SI8E轴承尺寸、参数、图纸、互换、价格

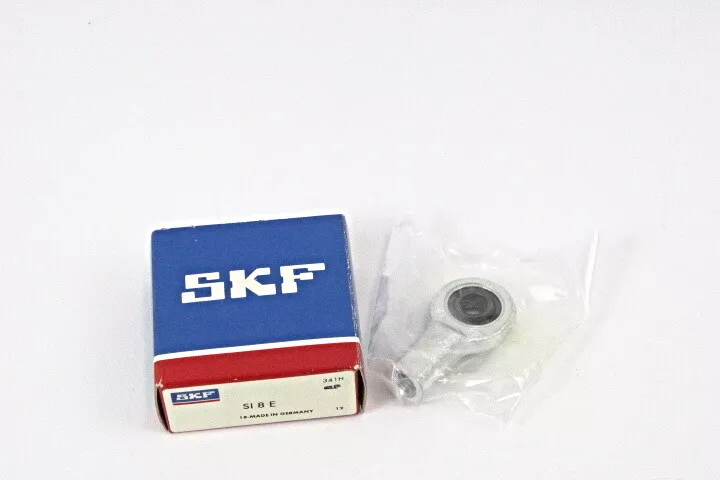

SKF SI8E轴承

更新日期:2024-12-23 11:02:39

市场价:¥277.44元(非销售价)

库存:3套

SKF SI8E轴承属于带阴螺纹的杆端关节轴承,润滑剂:-,设计:钢/钢,密封解决方案:不需要密封件,连杆端杆的连接特征:右旋阴螺纹。

前缀列表:【SI:阴螺纹杆端关节轴承,默认右旋螺纹】。后缀列表:【E:【钢/钢】材质,内圈和外圈带环形槽和润滑孔】。

技术研究
技术研究 如您是工程师,需要对轴承进行研究、计算、选型等,都可以直接联系我,微信:caloc-cn。
产品咨询
产品咨询 如您对产品有任何需求,包括询价、采买以及替换等,都可以直接联系我,联系方式如下。
在线咨询咨询热线
138 6103 7112
电话咨询电话/微信(长按复制)
13504113081

SKF SI8E轴承代号说明

S
I
8
E
SI:阴螺纹杆端关节轴承,默认右旋螺纹
8:内径:8 mm
E:【钢/钢】材质,内圈和外圈带环形槽和润滑孔
SI:
阴螺纹杆端关节轴承,默认右旋螺纹
8:
内径:8 mm
E:
【钢/钢】材质,内圈和外圈带环形槽和润滑孔

SKF SI8E轴承

润滑剂 -
设计 钢/钢
密封解决方案 不需要密封件
连杆端杆的连接特征 右旋阴螺纹

SKF SI8E轴承尺寸

内径d 8mm
顶部直径d₂ max. 25mm
内圈宽度B 8mm
螺纹G M 8
顶部宽度C₁ max. 6.5mm
滚子端面杆高度-活塞中心位置的距离h₁ 36mm
倾斜角α 15°
内圈滚道直径dₖ 13mm
杆子直径d₄ ≈ 13mm
螺纹长度l₃ min. 15mm
轴承座长度(高度)l₄ max. 50mm
平面扳手长度l₅ ≈ 9mm
倒角杆-活塞杠头位置的距离l₇ min. 11mm
扳手尺寸w 11mm
轴承内倒角尺寸r₁ min. 0.3mm

SKF SI8E轴承数据计算

基本额定动载 5.5kN
基本额定静载荷 12.9kN
轴承动载荷特定系数 100N/mm²
材料常数 330

SKF SI8E轴承质量

关节端质量 0.039kg
尺寸图
