SKF SC40ES轴承尺寸、参数、图纸、互换、价格
SKF SC40ES轴承
更新日期：2024-12-24 11:02:16
市场价：￥812.89元（非销售价）
库存：1套

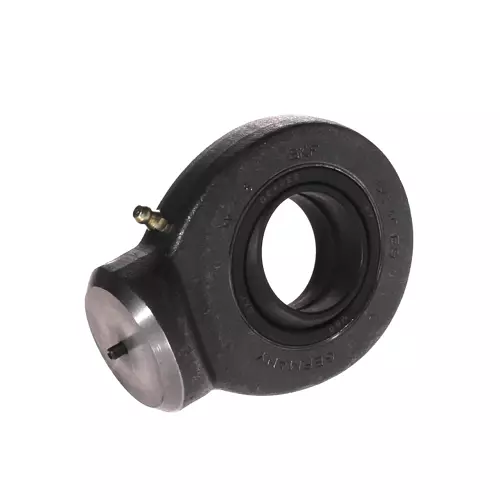

SKF SC40ES轴承属于带螺纹的杆端，连杆端杆的连接特征：圆柱形截面，带定位销，用于焊接。
前缀列表：【SC：需要维护的杆端，圆柱形截面焊接杆】。后缀列表：【ES：优化的【钢/钢】材质，带润滑孔的开口外圈】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
C
4
0
E
S
SC：需要维护的杆端，圆柱形截面焊接杆
40：内径：40 mm
ES：优化的【钢/钢】材质，带润滑孔的开口外圈
SC：
需要维护的杆端，圆柱形截面焊接杆
40：
内径：40 mm
ES：
优化的【钢/钢】材质，带润滑孔的开口外圈
| 连杆端杆的连接特征 | 圆柱形截面，带定位销，用于焊接 |
| 内径 | d | 40mm |
| 顶部直径 | d₂ max. | 94mm |
| 内圈宽度 | B | 28mm |
| 顶部宽度 | C₁ max. | 24mm |
| 滚子端面杆高度-活塞中心位置的距离 | h₂ | 69mm |
| 倾斜角 | α | 7° |
| 内圈滚道直径 | dₖ | 53mm |
| 焊接杆直径 | d₅ max. | 54mm |
| 焊接杆的定位销 | d₆ | 4mm |
| 轴承座长度（高度） | l₆ max. | 118mm |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 46mm |
| 焊接杆段的倒角长度 | l₈ | 4mm |
| 轴承内倒角尺寸 | r₁ min. | 0.6mm |
| 基本额定动载 | 100kN |
| 基本额定静载荷 | 134kN |
| 轴承动载荷特定系数 | 100N/mm² |
| 材料常数 | 330 |
| 关节端质量 | 1.3kg |
