SKF SAKB20F轴承尺寸、参数、图纸、互换、价格

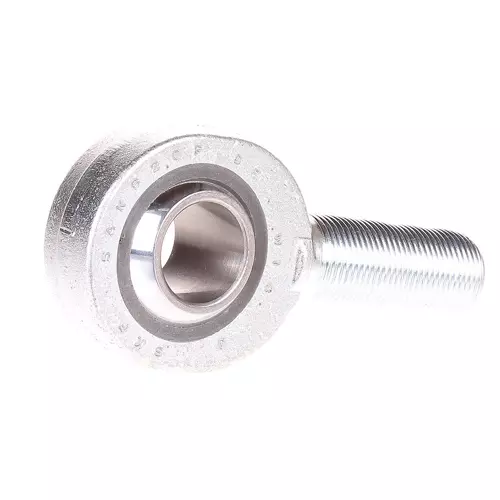

SKF SAKB20F轴承
更新日期：2024-12-24 09:31:54
市场价：￥479.74元（非销售价）
库存：32套
SKF SAKB20F轴承属于带阳螺纹的杆端关节轴承，润滑剂：免维护 - 干式润滑，设计：钢/PTFE FRP，密封解决方案：不需要密封件，连杆端杆的连接特征：右旋阳螺纹。
前缀列表：【SA：阳螺纹杆端关节轴承，默认右旋螺纹】【KB：【钢/PTFE FRP】材质】。后缀列表：【F：【钢/聚四氟乙烯复合材料】材质】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
A
K
B
2
0
F
SA：阳螺纹杆端关节轴承，默认右旋螺纹
KB：【钢/PTFE FRP】材质
20：内径：20 mm
F：【钢/聚四氟乙烯复合材料】材质
SA：
阳螺纹杆端关节轴承，默认右旋螺纹
KB：
【钢/PTFE FRP】材质
20：
内径：20 mm
F：
【钢/聚四氟乙烯复合材料】材质
| 润滑剂 | 免维护 - 干式润滑 | |
| 设计 | 钢/PTFE FRP | |
| 密封解决方案 | 不需要密封件 | |
| 连杆端杆的连接特征 | 右旋阳螺纹 |
| 内径 | d | 20mm | |
| 顶部直径 | d₂ max. | 51mm | |
| 内圈宽度 | B | 25mm | |
| 螺纹 | G | M 20x1.5 | |
| 顶部宽度 | C₁ max. | 18.5mm | |
| 滚子端面杆高度-活塞中心位置的距离 | h | 78mm | |
| 倾斜角 | α | 16° | |
| 内圈滚道直径 | dₖ | 34.925mm | |
| 螺纹长度 | l₁ min. | 45mm | |
| 轴承座长度（高度） | l₂ max. | 106mm | |
| 倒角杆-活塞杠头位置的距离 | l₇ min. | 25mm | |
| 轴承内倒角尺寸 | r₁ min. | 0.3mm |
| 基本额定动载 | 31kN |
| 基本额定静载荷 | 50kN |
| 轴承动载荷特定系数 | 50N/mm² |
| 材料常数 | 530 |
| 关节端质量 | 0.37kg |
