SKF S7019CD/P4A轴承尺寸、参数、图纸、互换、价格

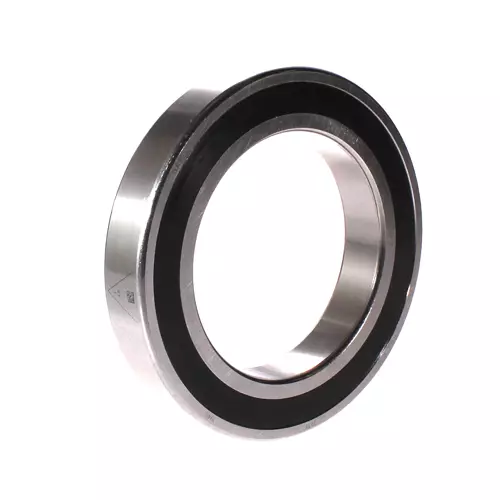

SKF S7019CD/P4A轴承
更新日期：2024-12-16 12:02:04
市场价：￥4285.94元（非销售价）
库存：2套
SKF S7019CD/P4A轴承属于超精密角接触球轴承，内径：95 mm，外径：145 mm，宽度：24 mm，内圈肩部直径（最大侧面）：110.4 mm，内圈肩部直径（最小侧面）：110.4 mm，外圈肩部凹槽直径（最大侧面）：133.25 mm，内圈最大侧面倒角尺寸（min.）：1.5 mm，外圈-最小侧面倒角尺寸（min.）：1 mm，距离压力点：28.2 mm。
前缀列表：【S：密封型】。后缀列表：【CD：15° 接触角，高载荷设计】【/：分隔符】【P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
7
0
1
9
C
D
/
P
4
A
S：密封型
7：超精密角接触球轴承
0：尺寸系列：10系列
19：内径：95 mm
CD：15° 接触角，高载荷设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
S：
密封型
7：
超精密角接触球轴承
0：
尺寸系列：10系列
19：
内径：95 mm
CD：
15° 接触角，高载荷设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
| 内径 | d | 95mm |
| 外径 | D | 145mm |
| 宽度 | B | 24mm |
| 内圈肩部直径（最大侧面） | d₁ | 110.4mm |
| 内圈肩部直径（最小侧面） | d₂ | 110.4mm |
| 外圈肩部凹槽直径（最大侧面） | D₂ | 133.25mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 1.5mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 1mm |
| 距离压力点 | a | 28.2mm |
| 轴挡肩直径 | dₐ min. | 102mm |
| 轴挡肩直径 | dₐ max. | 109.8mm |
| 轴挡肩直径 | db min. | 102mm |
| 轴挡肩直径 | db max. | 109.8mm |
| 轴承座挡肩尺寸 | Dₐ max. | 138mm |
| 轴承座挡肩尺寸 | Db max. | 141mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 倒角半径 | rb max. | 1mm |
| 基本额定动载 | 81.9kN |
| 基本额定静载荷 | 80kN |
| 疲劳载荷限值 | 3.1kN |
| 润滑脂润滑可达转速 | 8500r/min |
| 接触角 | 15° |
| 球直径 | 15.875mm |
| 页数 | 21 |
| 轴承重量 | 1.22kg |
