SKF S7005ACE/HCP4A轴承尺寸、参数、图纸、互换、价格

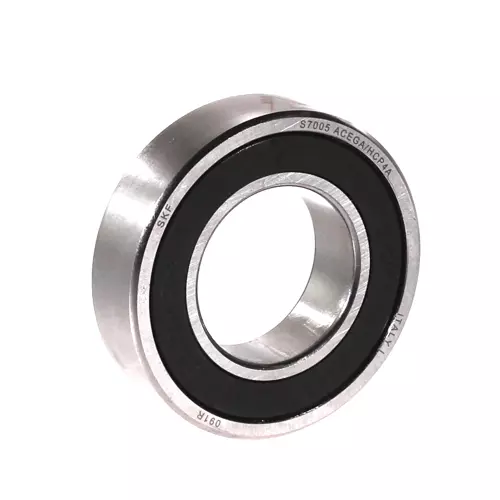

SKF S7005ACE/HCP4A轴承
更新日期：2024-12-13 13:49:15
市场价：￥1890元（非销售价）
库存：20套
SKF S7005ACE/HCP4A轴承属于超精密角接触球轴承，内径：25 mm，外径：47 mm，宽度：12 mm，内圈肩部直径（最大侧面）：31.6 mm，内圈肩部直径（最小侧面）：29.8 mm，外圈肩部凹槽直径（最大侧面）：41.5 mm，内圈最大侧面倒角尺寸（min.）：0.6 mm，外圈-最小侧面倒角尺寸（min.）：0.3 mm，距离压力点：14.4 mm。
前缀列表：【S：密封型】。后缀列表：【ACE：25° 接触角，高转速，E型设计】【/：分隔符】【HC：混合陶瓷轴承（Si3N4氮化硅材质滚珠）】【P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
S
7
0
0
5
A
C
E
/
H
C
P
4
A
S：密封型
7：超精密角接触球轴承
0：尺寸系列：10系列
05：内径：25 mm
ACE：25° 接触角，高转速，E型设计
/：分隔符
HC：混合陶瓷轴承（Si3N4氮化硅材质滚珠）
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
S：
密封型
7：
超精密角接触球轴承
0：
尺寸系列：10系列
05：
内径：25 mm
ACE：
25° 接触角，高转速，E型设计
/：
分隔符
HC：
混合陶瓷轴承（Si3N4氮化硅材质滚珠）
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
| 内径 | d | 25mm |
| 外径 | D | 47mm |
| 宽度 | B | 12mm |
| 内圈肩部直径（最大侧面） | d₁ | 31.6mm |
| 内圈肩部直径（最小侧面） | d₂ | 29.8mm |
| 外圈肩部凹槽直径（最大侧面） | D₂ | 41.5mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 0.6mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.3mm |
| 距离压力点 | a | 14.4mm |
| 轴挡肩直径 | dₐ min. | 28.2mm |
| 轴挡肩直径 | dₐ max. | 31.2mm |
| 轴挡肩直径 | db min. | 28.2mm |
| 轴挡肩直径 | db max. | 29.4mm |
| 轴承座挡肩尺寸 | Dₐ max. | 43.8mm |
| 轴承座挡肩尺寸 | Db max. | 44.6mm |
| 倒角半径 | rₐ max. | 0.6mm |
| 倒角半径 | rb max. | 0.3mm |
| 基本额定动载 | 7.93kN |
| 基本额定静载荷 | 3.9kN |
| 疲劳载荷限值 | 0.122kN |
| 润滑脂润滑可达转速 | 50000r/min |
| 接触角 | 25° |
| 球直径 | 6.35mm |
| 页数 | 14 |
| 轴承重量 | 0.068kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF S7005 ACEGA/HCP4A轴承 | ￥2165.8元 | - | 22 |
