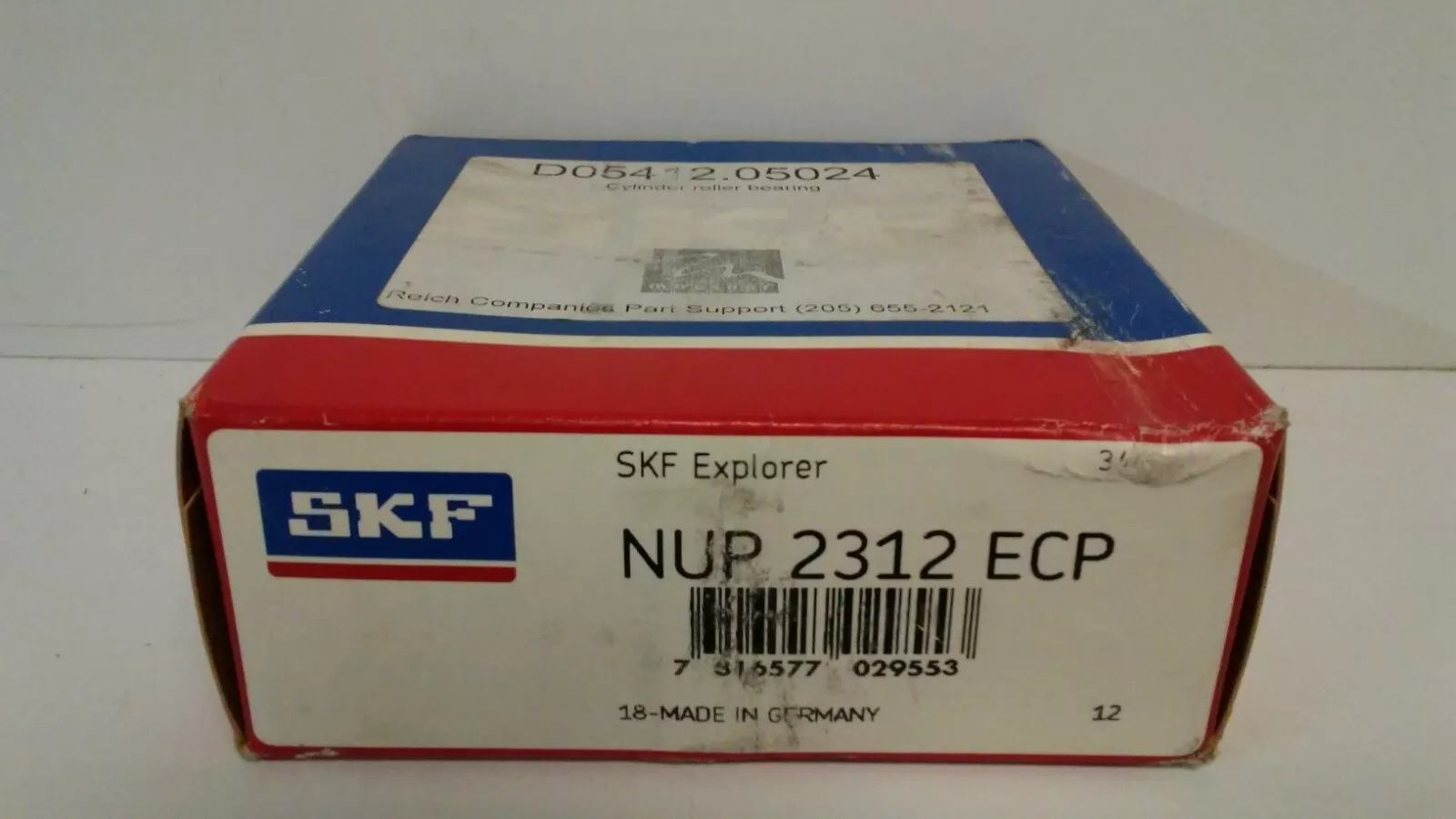

SKF NUP2312ECP轴承
更新日期：2024-12-01 10:49:37
市场价：￥1997.41元（非销售价）
库存：4套
SKF NUP2312ECP轴承属于单列圆柱滚子轴承，内径：60 mm，外径：130 mm，宽度：46 mm，内圈（NJ、NUP、N、NF、NJF） 肩部直径（≈）：84.3 mm，内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF）（≈）：108.6 mm，内圈滚道直径（NU、NJ、NUP、NUB、 NJF）：77 mm，外圈内径（NU、NJ、NUP、NUB、 NJF）（min.）：2.1 mm，内半径法兰（mCRB 的 NUP = ORD10 <=420）（min.）：2.1 mm。
前缀列表：【NUP：外圈双挡边，内圈单挡边，另一侧带平挡圈】。后缀列表：【EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化】【P：玻璃纤维增强 PA66 保持架，滚子引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
U
P
2
3
1
2
E
C
P
NUP：外圈双挡边，内圈单挡边，另一侧带平挡圈
23：尺寸系列：23系列
12：内径：60 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：玻璃纤维增强 PA66 保持架，滚子引导
NUP：
外圈双挡边，内圈单挡边，另一侧带平挡圈
23：
尺寸系列：23系列
12：
内径：60 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：
玻璃纤维增强 PA66 保持架，滚子引导
| 内径 | d | 60mm |
| 外径 | D | 130mm |
| 宽度 | B | 46mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 84.3mm |
| 内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF） | D₁ ≈ | 108.6mm |
| 内圈滚道直径（NU、NJ、NUP、NUB、 NJF） | F | 77mm |
| 外圈内径（NU、NJ、NUP、NUB、 NJF） | r₁,₂ min. | 2.1mm |
| 内半径法兰（mCRB 的 NUP = ORD10 <=420） | r₃,₄ min. | 2.1mm |
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 72mm |
| 轴肩最小许可外直径（NU、NJ、NUP、NUB; 不适合于圆锥孔） | db min. | 87mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 118.1mm |
| 轴承基座和轴承座肩之间过渡段的最大允许半径（NU、NJ、NUP、NUB） | rₐ max. | 2mm |
| 基本额定动载 | 260kN |
| 基本额定静载荷 | 265kN |
| 疲劳载荷限值 | 34.5kN |
| 参考转速 | 5600r/min |
| 极限转速 | 6700r/min |
| 计算系数 | 0.25 |
| 限制值 | 0.3 |
| 轴向载荷系数 | 0.4 |
| 轴承重量 | 2.87kg |
