SKF NUP2210ECML轴承尺寸、参数、图纸、互换、价格

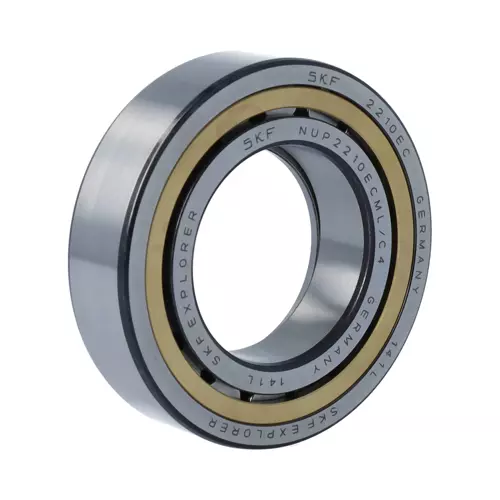

SKF NUP2210ECML轴承
更新日期：2024-12-01 17:34:29
市场价：￥2337.48元（非销售价）
库存：1套
SKF NUP2210ECML轴承属于单列圆柱滚子轴承，内径：50 mm，外径：90 mm，宽度：23 mm，内圈（NJ、NUP、N、NF、NJF） 肩部直径（≈）：64 mm，内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF）（≈）：77.95 mm，内圈滚道直径（NU、NJ、NUP、NUB、 NJF）：59.5 mm，外圈内径（NU、NJ、NUP、NUB、 NJF）（min.）：1.1 mm，内半径法兰（mCRB 的 NUP = ORD10 <=420）（min.）：1.1 mm。
前缀列表：【NUP：外圈双挡边，内圈单挡边，另一侧带平挡圈】。后缀列表：【EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化】【ML：机切削黄铜保持架，窗式，内圈或外圈引导（取决于轴承型号）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
U
P
2
2
1
0
E
C
M
L
NUP：外圈双挡边，内圈单挡边，另一侧带平挡圈
22：尺寸系列：22系列
10：内径：50 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
ML：机切削黄铜保持架，窗式，内圈或外圈引导（取决于轴承型号）
NUP：
外圈双挡边，内圈单挡边，另一侧带平挡圈
22：
尺寸系列：22系列
10：
内径：50 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
ML：
机切削黄铜保持架，窗式，内圈或外圈引导（取决于轴承型号）
| 内径 | d | 50mm |
| 外径 | D | 90mm |
| 宽度 | B | 23mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 64mm |
| 内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF） | D₁ ≈ | 77.95mm |
| 内圈滚道直径（NU、NJ、NUP、NUB、 NJF） | F | 59.5mm |
| 外圈内径（NU、NJ、NUP、NUB、 NJF） | r₁,₂ min. | 1.1mm |
| 内半径法兰（mCRB 的 NUP = ORD10 <=420） | r₃,₄ min. | 1.1mm |
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 57mm |
| 轴肩最小许可外直径（NU、NJ、NUP、NUB; 不适合于圆锥孔） | db min. | 66mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 82.4mm |
| 轴承基座和轴承座肩之间过渡段的最大允许半径（NU、NJ、NUP、NUB） | rₐ max. | 1mm |
| 基本额定动载 | 90kN |
| 基本额定静载荷 | 88kN |
| 疲劳载荷限值 | 11.4kN |
| 参考转速 | 8500r/min |
| 极限转速 | 14000r/min |
| 计算系数 | 0.3 |
| 限制值 | 0.3 |
| 轴向载荷系数 | 0.4 |
| 轴承重量 | 0.68kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF NUP2210ECML/C4轴承 | ￥2583.95元 | - | 1 |
