SKF NUH2348ECMH/PEX轴承
更新日期：2024-12-03 14:09:17

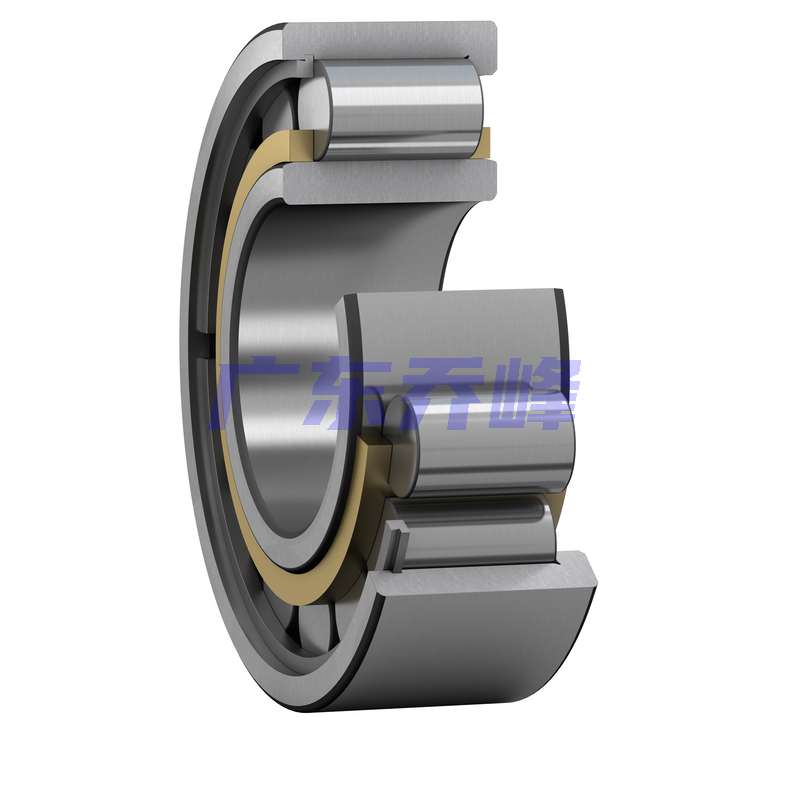

SKF NUH2348ECMH/PEX轴承属于高承载圆柱滚子轴承，内径：240 mm，外径：500 mm，宽度：155 mm，外圈肩部直径（≈）：425.7 mm，内圈滚道直径：299 mm，正常位置轴承套圈相对于其他套圈许可轴向位移（max.）：3.1 mm，倒角尺寸（min.）：5 mm。
前缀列表：【NUH：满装圆柱滚子轴承，内圈无挡边，外圈单挡边，另一侧带挡圈】。后缀列表：【EC：优化的内部设计，更多或更大的滚子，改良滚子端面与挡边接触】【MH：机切削黄铜保持架，内圈滚道引导】【/PEX：SKF Explorer 轴承】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
U
H
2
3
4
8
E
C
M
H
/
P
E
X
NUH：满装圆柱滚子轴承，内圈无挡边，外圈单挡边，另一侧带挡圈
2：宽度系列：02系列
3：尺寸系列：03系列
48：内径：240 mm
EC：优化的内部设计，更多或更大的滚子，改良滚子端面与挡边接触
MH：机切削黄铜保持架，内圈滚道引导
/PEX：SKF Explorer 轴承
NUH：
满装圆柱滚子轴承，内圈无挡边，外圈单挡边，另一侧带挡圈
2：
宽度系列：02系列
3：
尺寸系列：03系列
48：
内径：240 mm
EC：
优化的内部设计，更多或更大的滚子，改良滚子端面与挡边接触
MH：
机切削黄铜保持架，内圈滚道引导
/PEX：
SKF Explorer 轴承
| 内径 | d | 240mm |
| 外径 | D | 500mm |
| 宽度 | B | 155mm |
| 外圈肩部直径 | D₁ ≈ | 425.7mm |
| 内圈滚道直径 | F | 299mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 3.1mm |
| 倒角尺寸 | r₁,₂ min. | 5mm |
| 轴挡肩直径 | dₐ min. | 260mm |
| 轴挡肩直径 | dₐ max. | 298mm |
| 轴挡肩直径 | db min. | 303mm |
| 轴承座挡肩尺寸 | Dₐ min. | 362mm |
| 轴承座挡肩尺寸 | Dₐ max. | 479mm |
| 倒角半径 | rₐ max. | 4mm |
| 倒角半径 | rₐ max. | 4mm |
| 基本额定动载 | 3150kN |
| 基本额定静载荷 | 4000kN |
| 疲劳载荷限值 | 345kN |
| 参考转速 | 1300r/min |
| 极限转速 | 1500r/min |
| 计算系数 | 0.2 |
| 轴承重量 | 143kg |
