SKF NU322ECM/C3VL0241轴承尺寸、参数、图纸、互换、价格

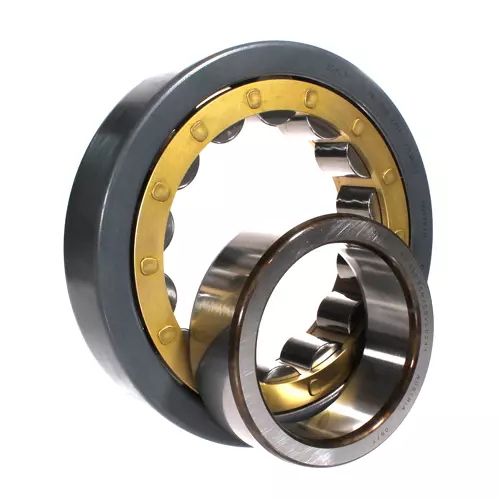

SKF NU322ECM/C3VL0241轴承
更新日期：2025-01-07 11:22:51
市场价：￥12218.64元（非销售价）
库存：3套
SKF NU322ECM/C3VL0241轴承属于INSOCOAT 单列圆柱滚子轴承，内径：110 mm，外径：240 mm，宽度：50 mm，外圈肩部直径（≈）：201 mm，内圈滚道直径：143 mm，正常位置轴承套圈相对于其他套圈许可轴向位移（max.）：3 mm，倒角尺寸（min.）：3 mm，倒角尺寸（min.）：3 mm。
前缀列表：【NU：外圈双挡边，内圈无挡边】。后缀列表：【EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化】【M：机切削黄铜保持架，滚子引导】【/：分隔符】【C3：C3 游隙】【VL0241：外圈外表面采用标准氧化铝涂层】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
U
3
2
2
E
C
M
/
C
3
V
L
0
2
4
1
NU：外圈双挡边，内圈无挡边
3：尺寸系列：03系列
22：内径：110 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
M：机切削黄铜保持架，滚子引导
/：分隔符
C3：C3 游隙
VL0241：外圈外表面采用标准氧化铝涂层
NU：
外圈双挡边，内圈无挡边
3：
尺寸系列：03系列
22：
内径：110 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
M：
机切削黄铜保持架，滚子引导
/：
分隔符
C3：
C3 游隙
VL0241：
外圈外表面采用标准氧化铝涂层
| 内径 | d | 110mm |
| 外径 | D | 240mm |
| 宽度 | B | 50mm |
| 外圈肩部直径 | D₁ ≈ | 201mm |
| 内圈滚道直径 | F | 143mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 3mm |
| 倒角尺寸 | r₁,₂ min. | 3mm |
| 倒角尺寸 | r₃,₄ min. | 3mm |
| 轴挡肩直径 | dₐ min. | 124mm |
| 轴挡肩直径 | dₐ max. | 139mm |
| 轴挡肩直径 | db min. | 146mm |
| 轴挡肩直径 | Dₐ min. | 207mm |
| 轴承座挡肩尺寸 | Dₐ max. | 226mm |
| 倒角半径 | rₐ max. | 2.5mm |
| 倒角半径 | rb max. | 2.5mm |
| 基本额定动载 | 530kN |
| 基本额定静载荷 | 540kN |
| 疲劳载荷限值 | 61kN |
| 参考转速 | 3000r/min |
| 极限转速 | 3400r/min |
| 计算系数 | 0.15 |
| 轴承重量 | 12kg |
