SKF NU1030ML轴承尺寸、参数、图纸、互换、价格

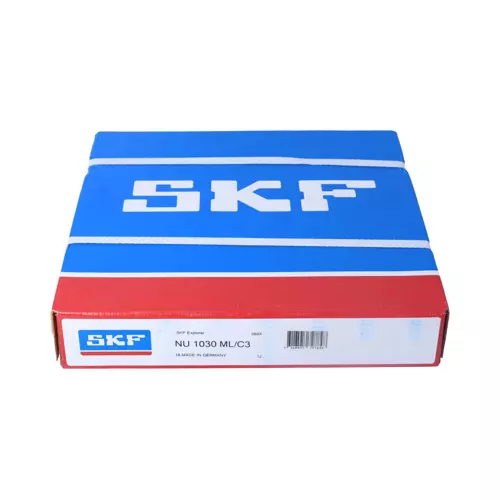

SKF NU1030ML轴承
更新日期：2024-12-01 12:30:13
市场价：￥2551.27元（非销售价）
库存：38套
SKF NU1030ML轴承属于单列圆柱滚子轴承，内径：150 mm，外径：225 mm，宽度：35 mm，内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF）（≈）：199.05 mm，内圈滚道直径（NU、NJ、NUP、NUB、 NJF）：169.5 mm，外圈内径（NU、NJ、NUP、NUB、 NJF）（min.）：2.1 mm，内圈（最小）内径（NU、NJ、NUB、 NJF）（min.）：1.5 mm，正常位置轴承套圈相对于其他套圈许可轴向位移（max.）：4.9 mm。
前缀列表：【NU：外圈双挡边，内圈无挡边】。后缀列表：【ML：机切削黄铜保持架，窗式，内圈或外圈引导（取决于轴承型号）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
U
1
0
3
0
M
L
NU：外圈双挡边，内圈无挡边
10：尺寸系列：10系列
30：内径：150 mm
ML：机切削黄铜保持架，窗式，内圈或外圈引导（取决于轴承型号）
NU：
外圈双挡边，内圈无挡边
10：
尺寸系列：10系列
30：
内径：150 mm
ML：
机切削黄铜保持架，窗式，内圈或外圈引导（取决于轴承型号）
| 内径 | d | 150mm |
| 外径 | D | 225mm |
| 宽度 | B | 35mm |
| 内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF） | D₁ ≈ | 199.05mm |
| 内圈滚道直径（NU、NJ、NUP、NUB、 NJF） | F | 169.5mm |
| 外圈内径（NU、NJ、NUP、NUB、 NJF） | r₁,₂ min. | 2.1mm |
| 内圈（最小）内径（NU、NJ、NUB、 NJF） | r₃,₄ min. | 1.5mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 4.9mm |
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 158mm |
| 隔块衬套（NU、NJ、NUB、 NJF） 最大许可外直径 | dₐ max. | 167mm |
| 轴肩最小许可外直径（NU、NJ、NUP、NUB; 不适合于圆锥孔） | db min. | 173mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 215mm |
| 轴承基座和轴承座肩之间过渡段的最大允许半径（NU、NJ、NUP、NUB） | rₐ max. | 2mm |
| 轴承基座和轴肩之间的过渡段之间的最大允许半径[（N、NF、NJF） - mCRB; 所属为 LSB] | rb max. | 1.5mm |
| 基本额定动载 | 228kN |
| 基本额定静载荷 | 290kN |
| 疲劳载荷限值 | 31.5kN |
| 参考转速 | 3200r/min |
| 极限转速 | 5000r/min |
| 计算系数 | 0.15 |
| 限制值 | 0.2 |
| 轴向载荷系数 | 0.6 |
| 轴承重量 | 4.91kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF NU 1030 ML/C3轴承 | ￥2740.4元 | - | 9 |
