SKF NNU4936BK/SPW33轴承尺寸、参数、图纸、互换、价格

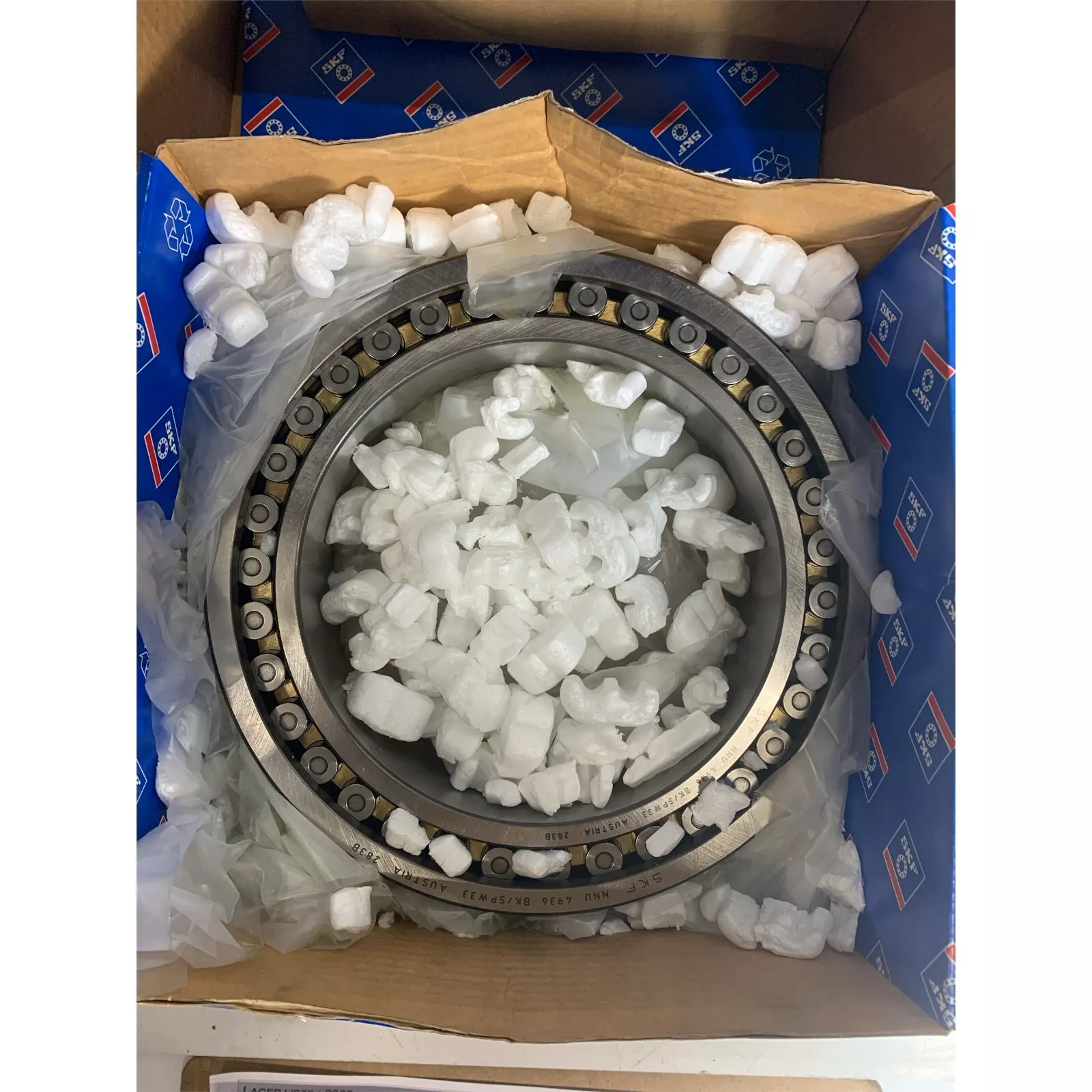

SKF NNU4936BK/SPW33轴承
更新日期：2024-12-18 16:28:47
市场价：￥15372.58元（非销售价）
库存：2套
SKF NNU4936BK/SPW33轴承属于超精密双列圆柱滚子轴承，内径：180 mm，外径：250 mm，宽度：69 mm，外圈肩部直径（NNU 设计）：226.05 mm，内圈滚道直径（NNU 设计）：202 mm，外圈润滑槽宽度：8.3 mm，润滑孔直径（外圈）：3 mm，外圈倒角尺寸（min.）：2 mm，内圈倒角尺寸（配有圆锥孔的轴承）（min.）：1 mm，正常位置轴承套圈相对于其他正常位置套圈许可轴向位移（所有）（max.）：1.1 mm。
前缀列表：【NNU：双列圆柱滚子轴承，内圈无挡边，外圈三挡边】。后缀列表：【B：改良内部结构】【K：锥孔，锥度 1:12】【/SP：尺寸精度 P5 级，运行精度 P4 级】【W33：外圈带油槽和三个油孔】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
N
U
4
9
3
6
B
K
/
S
P
W
3
3
NNU：双列圆柱滚子轴承，内圈无挡边，外圈三挡边
49：NNU49 系列
36：内径：180 mm
B：改良内部结构
K：锥孔，锥度 1:12
/SP：尺寸精度 P5 级，运行精度 P4 级
W33：外圈带油槽和三个油孔
NNU：
双列圆柱滚子轴承，内圈无挡边，外圈三挡边
49：
NNU49 系列
36：
内径：180 mm
B：
改良内部结构
K：
锥孔，锥度 1:12
/SP：
尺寸精度 P5 级，运行精度 P4 级
W33：
外圈带油槽和三个油孔
| 内径 | d | 180mm |
| 外径 | D | 250mm |
| 宽度 | B | 69mm |
| 外圈肩部直径（NNU 设计） | D₁ | 226.05mm |
| 内圈滚道直径（NNU 设计） | F | 202mm |
| 外圈润滑槽宽度 | b | 8.3mm |
| 润滑孔直径（外圈） | K | 3mm |
| 外圈倒角尺寸 | r₁,₂ min. | 2mm |
| 内圈倒角尺寸（配有圆锥孔的轴承） | r₃,₄ min. | 1mm |
| 正常位置轴承套圈相对于其他正常位置套圈许可轴向位移（所有） | s max. | 1.1mm |
| 圆锥孔，锥度 1:12 |
| 轴挡肩直径 | dₐ min. | 190mm |
| 轴径挡肩（NUU 设计） | dₐ max. | 199mm |
| 轴承座挡肩尺寸 | Dₐ max. | 240mm |
| 喷油嘴位置（不能选择 TNHA 保持架） | dₙ | 203.5mm |
| 基本额定动载 | 402kN |
| 基本额定静载荷 | 850kN |
| 疲劳载荷限值 | 88kN |
| 润滑脂润滑可达转速 | 3000r/min |
| 油气润滑法可达转速 | 3400r/min |
| 参考润滑脂量 | 81cm³ |
| 轴向静刚度（指导值） | 5190N/µm |
| 轴承重量 | 10.5kg |
