SKF NNF5011ADB-2LSV轴承尺寸、参数、图纸、互换、价格

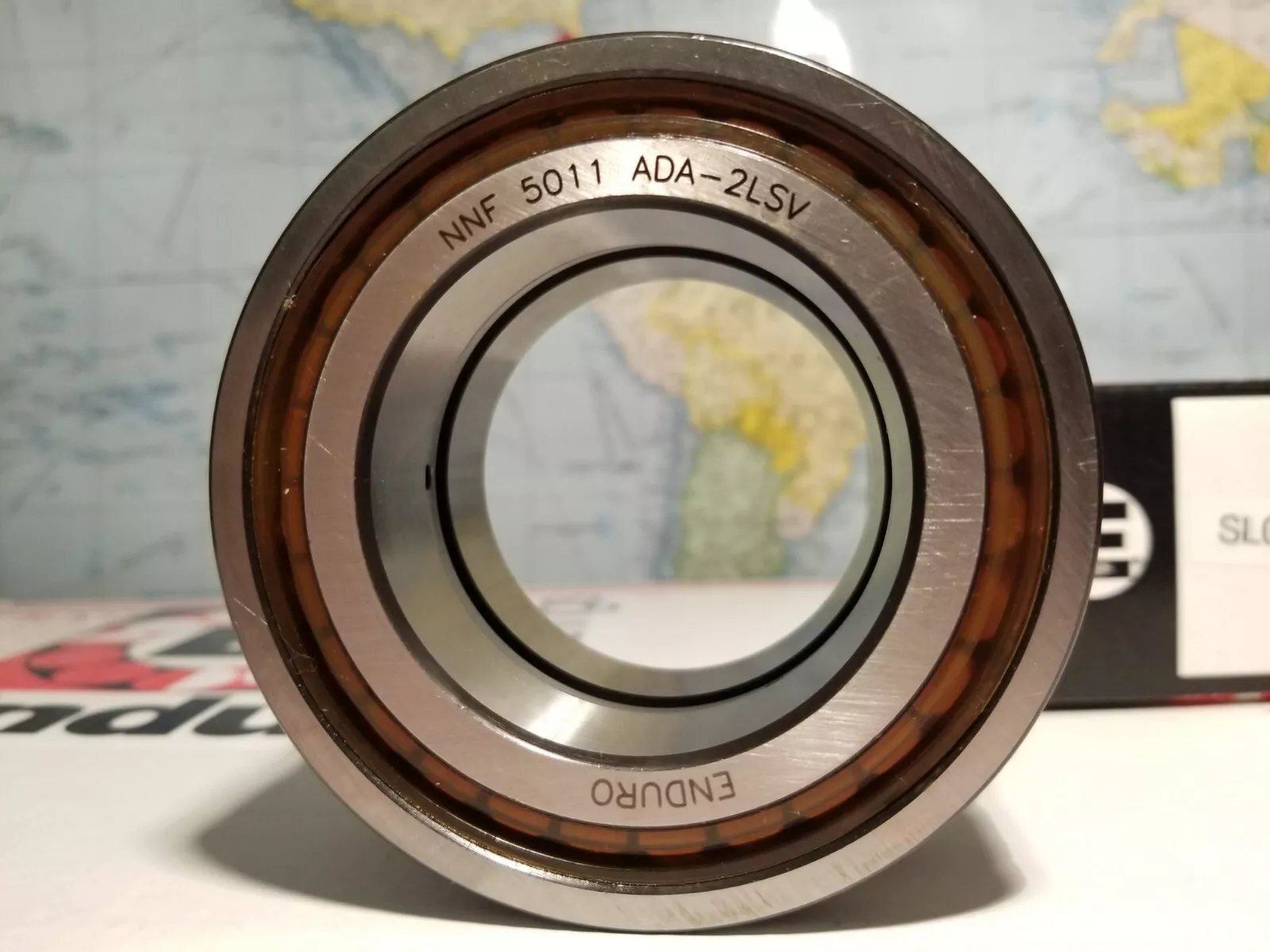

SKF NNF5011ADB-2LSV轴承
更新日期：2024-12-03 16:06:28
市场价：￥1512元（非销售价）
库存：2套
SKF NNF5011ADB-2LSV轴承属于双列满装圆柱滚子轴承，内径：55 mm，外径：90 mm，宽度：46 mm，外圈宽度（密封式轴承）：45 mm，内圈肩部直径（≈）：68.6 mm，外圈止动槽的直径：87.4 mm，外圈外表面的两个止动槽之间的距离：40.2 mm，距离 C1 的公差（+）：0.2 mm，外圈侧面-止动槽（密封式轴承）的距离：2.4 mm，外圈止动槽宽度：3.2 mm。
前缀列表：【NNF：双内圈，通过固定环与轴承保持一体，带三个整体式挡边，外圈有一个整体式中心挡边】。后缀列表：【ADB：密封和内部设计优化】【-2LS：两侧带接触式 PUR 密封件】【V：满装滚子轴承（无保持架）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
N
F
5
0
1
1
A
D
B
-
2
L
S
V
NNF：双内圈，通过固定环与轴承保持一体，带三个整体式挡边，外圈有一个整体式中心挡边
5：宽度尺寸系列：5系列
0：外径尺寸系列：0系列
11：内径：55 mm
ADB：密封和内部设计优化
-2LS：两侧带接触式 PUR 密封件
V：满装滚子轴承（无保持架）
NNF：
双内圈，通过固定环与轴承保持一体，带三个整体式挡边，外圈有一个整体式中心挡边
5：
宽度尺寸系列：5系列
0：
外径尺寸系列：0系列
11：
内径：55 mm
ADB：
密封和内部设计优化
-2LS：
两侧带接触式 PUR 密封件
V：
满装滚子轴承（无保持架）
| 内径 | d | 55mm |
| 外径 | D | 90mm |
| 宽度 | B | 46mm |
| 外圈宽度（密封式轴承） | C | 45mm |
| 内圈肩部直径 | d₁ ≈ | 68.6mm |
| 外圈止动槽的直径 | D₃ | 87.4mm |
| 外圈外表面的两个止动槽之间的距离 | C₁ | 40.2mm |
| 距离 C1 的公差 | 距离 C1 的公差 + | 0.2mm |
| 外圈侧面-止动槽（密封式轴承）的距离 | C₂ | 2.4mm |
| 外圈止动槽宽度 | b | 3.2mm |
| 外圈润滑槽宽度 | b₁ | 8.5mm |
| 润滑孔直径（外圈） | K | 4.5mm |
| 倒角尺寸（密封式轴承） | r min. | 1mm |
| 倒角尺寸 | r₃,₄ min. | 0.6mm |
| 轴挡肩直径 | dₐ min. | 60mm |
| 轴挡肩直径 | dₐₛ | 66.1mm |
| 适用于 SW 止动环的挡肩宽度（密封轴承） | Ca1 | 35mm |
| Ca 挡肩公差（SW 止动环） | Ca 挡肩公差（SW 止动环） - | 0.2mm |
| 适用于 DIN 471 止动环的挡肩宽度（密封） | Ca2 | 34mm |
| Ca 挡肩公差（DIN 471 止动环） | Ca 挡肩公差（DIN 471 止动环） - | 0.2mm |
| 倒角半径 | rₐ max. | 0.6mm |
| 基本额定动载 | 128kN |
| 基本额定静载荷 | 193kN |
| 疲劳载荷限值 | 22.8kN |
| 极限转速 | 1500r/min |
| 计算系数 | 0.4 |
| 轴承重量 | 1.18kg |
| Seeger 止动环 | SW 90 | |
| 止动环符合DIN 471标准 | 90x3 |
