SKF NNCF5030CV轴承尺寸、参数、图纸、互换、价格

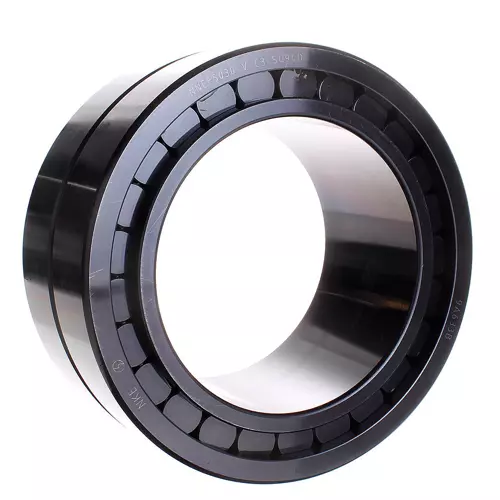

SKF NNCF5030CV轴承
更新日期：2024-12-03 16:22:00
SKF NNCF5030CV轴承属于双列满装圆柱滚子轴承，内径：150 mm，外径：225 mm，宽度：100 mm，内圈肩部直径（≈）：170.5 mm，外圈肩部直径（≈）：197.5 mm，外圈润滑槽宽度：7 mm，润滑孔直径（外圈）：4 mm，正常位置轴承套圈相对于其他套圈许可轴向位移（max.）：6 mm，倒角尺寸（开式轴承）（min.）：2 mm，倒角尺寸（min.）：1.1 mm。
前缀列表：【NNCF：内圈三挡边，外圈单挡边】。后缀列表：【C：内部设计优化】【V：满装滚子轴承（无保持架）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
N
C
F
5
0
3
0
C
V
NNCF：内圈三挡边，外圈单挡边
5：宽度尺寸系列：5系列
0：外径尺寸系列：0系列
30：内径：150 mm
C：内部设计优化
V：满装滚子轴承（无保持架）
NNCF：
内圈三挡边，外圈单挡边
5：
宽度尺寸系列：5系列
0：
外径尺寸系列：0系列
30：
内径：150 mm
C：
内部设计优化
V：
满装滚子轴承（无保持架）
| 内径 | d | 150mm |
| 外径 | D | 225mm |
| 宽度 | B | 100mm |
| 内圈肩部直径 | d₁ ≈ | 170.5mm |
| 外圈肩部直径 | D₁ ≈ | 197.5mm |
| 外圈润滑槽宽度 | b₁ | 7mm |
| 润滑孔直径（外圈） | K | 4mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 6mm |
| 倒角尺寸（开式轴承） | r₁,₂ min. | 2mm |
| 倒角尺寸 | r₃,₄ min. | 1.1mm |
| 参数 r₃,₄ 有在这里指定的参数或与 r₁,₂ 一样的参数。 |
| 轴挡肩直径 | dₐ min. | 160mm |
| 轴挡肩直径 | dₐₛ | 166mm |
| 轴承座挡肩尺寸 | Dₐ max. | 217mm |
| 倒角半径 | rₐ max. | 2mm |
| 倒角半径 | rb max. | 1mm |
| 基本额定动载 | 842kN |
| 基本额定静载荷 | 1430kN |
| 疲劳载荷限值 | 160kN |
| 参考转速 | 1300r/min |
| 极限转速 | 1700r/min |
| 计算系数 | 0.5 |
| 轴承重量 | 13.3kg |
