SKF NN3020KTN9/SP轴承尺寸、参数、图纸、互换、价格

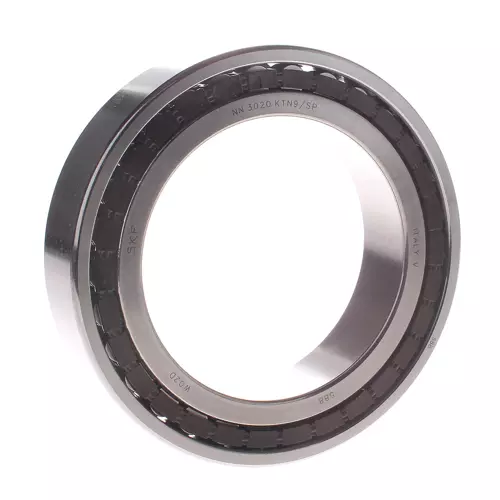

SKF NN3020KTN9/SP轴承
更新日期：2024-12-18 16:21:01
市场价：￥1252.02元（非销售价）
库存：1套
SKF NN3020KTN9/SP轴承属于超精密双列圆柱滚子轴承，内径：100 mm，外径：150 mm，宽度：37 mm，内圈肩部直径（NN 设计）：119.4 mm，外圈滚道直径（NN 设计）：137 mm，外圈倒角尺寸（min.）：1.5 mm，内圈倒角尺寸（配有圆锥孔的轴承）（min.）：1 mm，正常位置轴承套圈相对于其他正常位置套圈许可轴向位移（所有）（max.）：2 mm圆锥孔，锥度 1:12。
前缀列表：【NN：双列圆柱滚子轴承，内圈三挡边，外圈无挡边】。后缀列表：【K：锥孔，锥度 1:12】【TN9：玻璃纤维增强 PA66 保持架，滚子引导】【/SP：尺寸精度 P5 级，运行精度 P4 级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
N
3
0
2
0
K
T
N
9
/
S
P
NN：双列圆柱滚子轴承，内圈三挡边，外圈无挡边
30：NN30 系列
20：内径：100 mm
K：锥孔，锥度 1:12
TN9：玻璃纤维增强 PA66 保持架，滚子引导
/SP：尺寸精度 P5 级，运行精度 P4 级
NN：
双列圆柱滚子轴承，内圈三挡边，外圈无挡边
30：
NN30 系列
20：
内径：100 mm
K：
锥孔，锥度 1:12
TN9：
玻璃纤维增强 PA66 保持架，滚子引导
/SP：
尺寸精度 P5 级，运行精度 P4 级
| 内径 | d | 100mm |
| 外径 | D | 150mm |
| 宽度 | B | 37mm |
| 内圈肩部直径（NN 设计） | d₁ | 119.4mm |
| 外圈滚道直径（NN 设计） | E | 137mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.5mm |
| 内圈倒角尺寸（配有圆锥孔的轴承） | r₃,₄ min. | 1mm |
| 正常位置轴承套圈相对于其他正常位置套圈许可轴向位移（所有） | s max. | 2mm |
| 圆锥孔，锥度 1:12 |
| 轴挡肩直径 | dₐ min. | 108mm |
| 轴承座挡肩尺寸 | Dₐ min. | 139mm |
| 轴承座挡肩尺寸 | Dₐ max. | 142mm |
| 喷油嘴位置（不能选择 TNHA 保持架） | dₙ | 135.3mm |
| 基本额定动载 | 151kN |
| 基本额定静载荷 | 250kN |
| 疲劳载荷限值 | 29kN |
| 润滑脂润滑可达转速 | 5600r/min |
| 油气润滑法可达转速 | 6300r/min |
| 参考润滑脂量 | 11.9cm³ |
| 轴向静刚度（指导值） | 2350N/µm |
| 轴承重量 | 2.1kg |
