SKF NN3014KTN/SP轴承尺寸、参数、图纸、互换、价格
SKF NN3014KTN/SP轴承
更新日期：2024-12-18 16:17:54
市场价：￥2870.17元（非销售价）
库存：3套
SKF NN3014KTN/SP轴承属于超精密双列圆柱滚子轴承，内径：70 mm，外径：110 mm，宽度：30 mm，内圈肩部直径（NN 设计）：85.6 mm，外圈滚道直径（NN 设计）：100 mm，外圈倒角尺寸（min.）：1.1 mm，内圈倒角尺寸（配有圆锥孔的轴承）（min.）：0.6 mm，正常位置轴承套圈相对于其他正常位置套圈许可轴向位移（所有）（max.）：2 mm圆锥孔，锥度 1:12。
前缀列表：【NN：双列圆柱滚子轴承，内圈三挡边，外圈无挡边】。后缀列表：【K：锥孔，锥度 1:12】【TN：PA66 保持架，滚子定心】【/SP：尺寸精度 P5 级，运行精度 P4 级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
N
3
0
1
4
K
T
N
/
S
P
NN：双列圆柱滚子轴承，内圈三挡边，外圈无挡边
30：NN30 系列
14：内径：70 mm
K：锥孔，锥度 1:12
TN：PA66 保持架，滚子定心
/SP：尺寸精度 P5 级，运行精度 P4 级
NN：
双列圆柱滚子轴承，内圈三挡边，外圈无挡边
30：
NN30 系列
14：
内径：70 mm
K：
锥孔，锥度 1:12
TN：
PA66 保持架，滚子定心
/SP：
尺寸精度 P5 级，运行精度 P4 级
| 内径 | d | 70mm |
| 外径 | D | 110mm |
| 宽度 | B | 30mm |
| 内圈肩部直径（NN 设计） | d₁ | 85.6mm |
| 外圈滚道直径（NN 设计） | E | 100mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1.1mm |
| 内圈倒角尺寸（配有圆锥孔的轴承） | r₃,₄ min. | 0.6mm |
| 正常位置轴承套圈相对于其他正常位置套圈许可轴向位移（所有） | s max. | 2mm |
| 圆锥孔，锥度 1:12 |
| 轴挡肩直径 | dₐ min. | 76.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 101mm |
| 轴承座挡肩尺寸 | Dₐ max. | 103.5mm |
| 喷油嘴位置（不能选择 TNHA 保持架） | dₙ | 98.5mm |
| 基本额定动载 | 96.8kN |
| 基本额定静载荷 | 150kN |
| 疲劳载荷限值 | 17.3kN |
| 润滑脂润滑可达转速 | 8000r/min |
| 油气润滑法可达转速 | 9000r/min |
| 参考润滑脂量 | 5.9cm³ |
| 轴向静刚度（指导值） | 1610N/µm |
| 轴承重量 | 1kg |
| 型号 | 市场价 | 销售价 | 库存 |

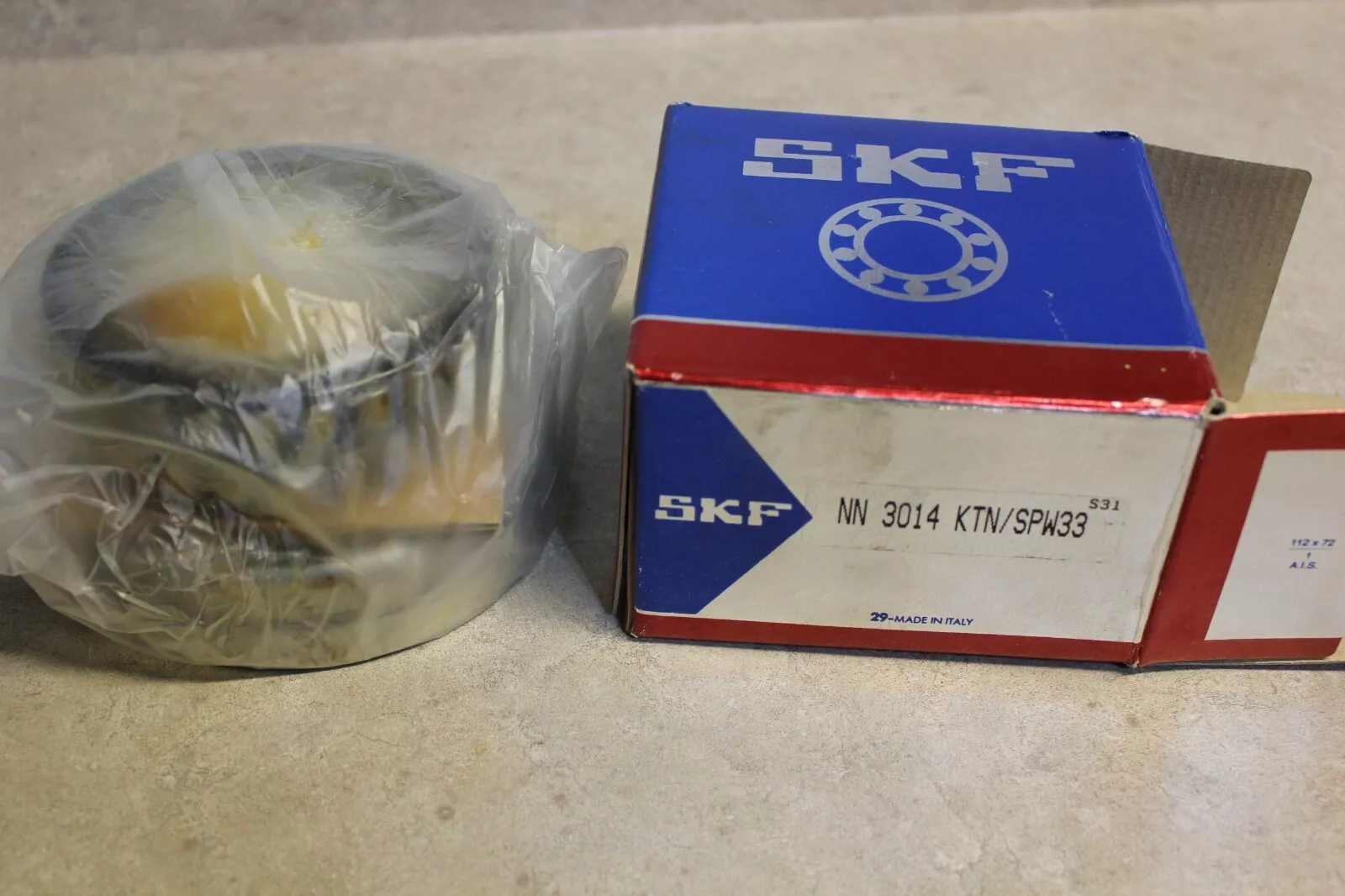

| SKF NN3014KTN/SPW33轴承 | ￥1807元 | - | 5 |
