SKF NN3009TN/SP轴承尺寸、参数、图纸、互换、价格

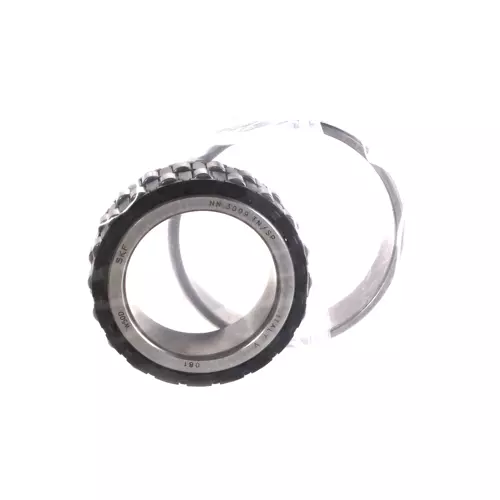

SKF NN3009TN/SP轴承
更新日期：2024-12-18 16:15:13
市场价：￥1281.23元（非销售价）
库存：8套
SKF NN3009TN/SP轴承属于超精密双列圆柱滚子轴承，内径：45 mm，外径：75 mm，宽度：23 mm，内圈肩部直径（NN 设计）：56.3 mm，外圈滚道直径（NN 设计）：67.5 mm，外圈倒角尺寸（min.）：1 mm，正常位置轴承套圈相对于其他正常位置套圈许可轴向位移（所有）（max.）：1.5 mm。
前缀列表：【NN：双列圆柱滚子轴承，内圈三挡边，外圈无挡边】。后缀列表：【TN：PA66 保持架，滚子定心】【/SP：尺寸精度 P5 级，运行精度 P4 级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
N
3
0
0
9
T
N
/
S
P
NN：双列圆柱滚子轴承，内圈三挡边，外圈无挡边
30：NN30 系列
09：内径：45 mm
TN：PA66 保持架，滚子定心
/SP：尺寸精度 P5 级，运行精度 P4 级
NN：
双列圆柱滚子轴承，内圈三挡边，外圈无挡边
30：
NN30 系列
09：
内径：45 mm
TN：
PA66 保持架，滚子定心
/SP：
尺寸精度 P5 级，运行精度 P4 级
| 内径 | d | 45mm |
| 外径 | D | 75mm |
| 宽度 | B | 23mm |
| 内圈肩部直径（NN 设计） | d₁ | 56.3mm |
| 外圈滚道直径（NN 设计） | E | 67.5mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1mm |
| 正常位置轴承套圈相对于其他正常位置套圈许可轴向位移（所有） | s max. | 1.5mm |
| 轴挡肩直径 | dₐ min. | 50mm |
| 轴承座挡肩尺寸 | Dₐ min. | 69mm |
| 轴承座挡肩尺寸 | Dₐ max. | 70mm |
| 倒角半径 | rₐ max. | 1mm |
| 喷油嘴位置（不能选择 TNHA 保持架） | dₙ | 66.4mm |
| 基本额定动载 | 50.1kN |
| 基本额定静载荷 | 65.5kN |
| 疲劳载荷限值 | 7.65kN |
| 润滑脂润滑可达转速 | 12000r/min |
| 油气润滑法可达转速 | 14000r/min |
| 参考润滑脂量 | 2.4cm³ |
| 轴向静刚度（指导值） | 940N/µm |
| 轴承重量 | 0.38kg |
