SKF NN3007K/SP轴承尺寸、参数、图纸、互换、价格

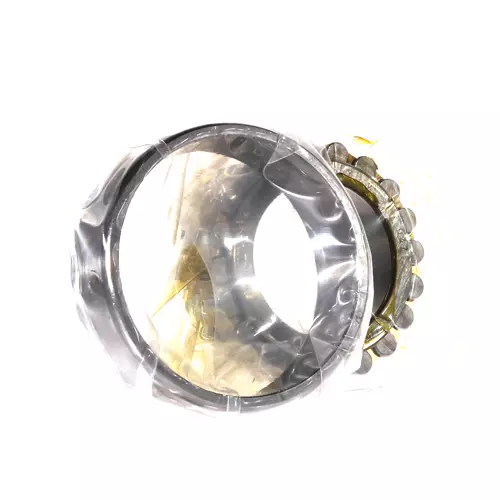

SKF NN3007K/SP轴承
更新日期：2024-12-18 17:05:58
市场价：￥2887.69元（非销售价）
库存：2套
SKF NN3007K/SP轴承属于超精密双列圆柱滚子轴承，内径：35 mm，外径：62 mm，宽度：20 mm，内圈肩部直径（NN 设计）：45.8 mm，外圈滚道直径（NN 设计）：55 mm，外圈倒角尺寸（min.）：1 mm，内圈倒角尺寸（配有圆锥孔的轴承）（min.）：0.6 mm，正常位置轴承套圈相对于其他正常位置套圈许可轴向位移（所有）（max.）：1.5 mm圆锥孔，锥度 1:12。
前缀列表：【NN：双列圆柱滚子轴承，内圈三挡边，外圈无挡边】。后缀列表：【K：锥孔，锥度 1:12】【/SP：尺寸精度 P5 级，运行精度 P4 级】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
N
3
0
0
7
K
/
S
P
NN：双列圆柱滚子轴承，内圈三挡边，外圈无挡边
30：NN30 系列
07：内径：35 mm
K：锥孔，锥度 1:12
/SP：尺寸精度 P5 级，运行精度 P4 级
NN：
双列圆柱滚子轴承，内圈三挡边，外圈无挡边
30：
NN30 系列
07：
内径：35 mm
K：
锥孔，锥度 1:12
/SP：
尺寸精度 P5 级，运行精度 P4 级
| 内径 | d | 35mm |
| 外径 | D | 62mm |
| 宽度 | B | 20mm |
| 内圈肩部直径（NN 设计） | d₁ | 45.8mm |
| 外圈滚道直径（NN 设计） | E | 55mm |
| 外圈倒角尺寸 | r₁,₂ min. | 1mm |
| 内圈倒角尺寸（配有圆锥孔的轴承） | r₃,₄ min. | 0.6mm |
| 正常位置轴承套圈相对于其他正常位置套圈许可轴向位移（所有） | s max. | 1.5mm |
| 圆锥孔，锥度 1:12 |
| 轴挡肩直径 | dₐ min. | 40mm |
| 轴承座挡肩尺寸 | Dₐ min. | 56mm |
| 轴承座挡肩尺寸 | Dₐ max. | 57mm |
| 喷油嘴位置（不能选择 TNHA 保持架） | dₙ | 54mm |
| 基本额定动载 | 39.1kN |
| 基本额定静载荷 | 50kN |
| 疲劳载荷限值 | 5.4kN |
| 润滑脂润滑可达转速 | 14000r/min |
| 油气润滑法可达转速 | 16000r/min |
| 参考润滑脂量 | 1.9cm³ |
| 轴向静刚度（指导值） | 820N/µm |
| 轴承重量 | 0.25kg |
