SKF NJG2308VH轴承尺寸、参数、图纸、互换、价格

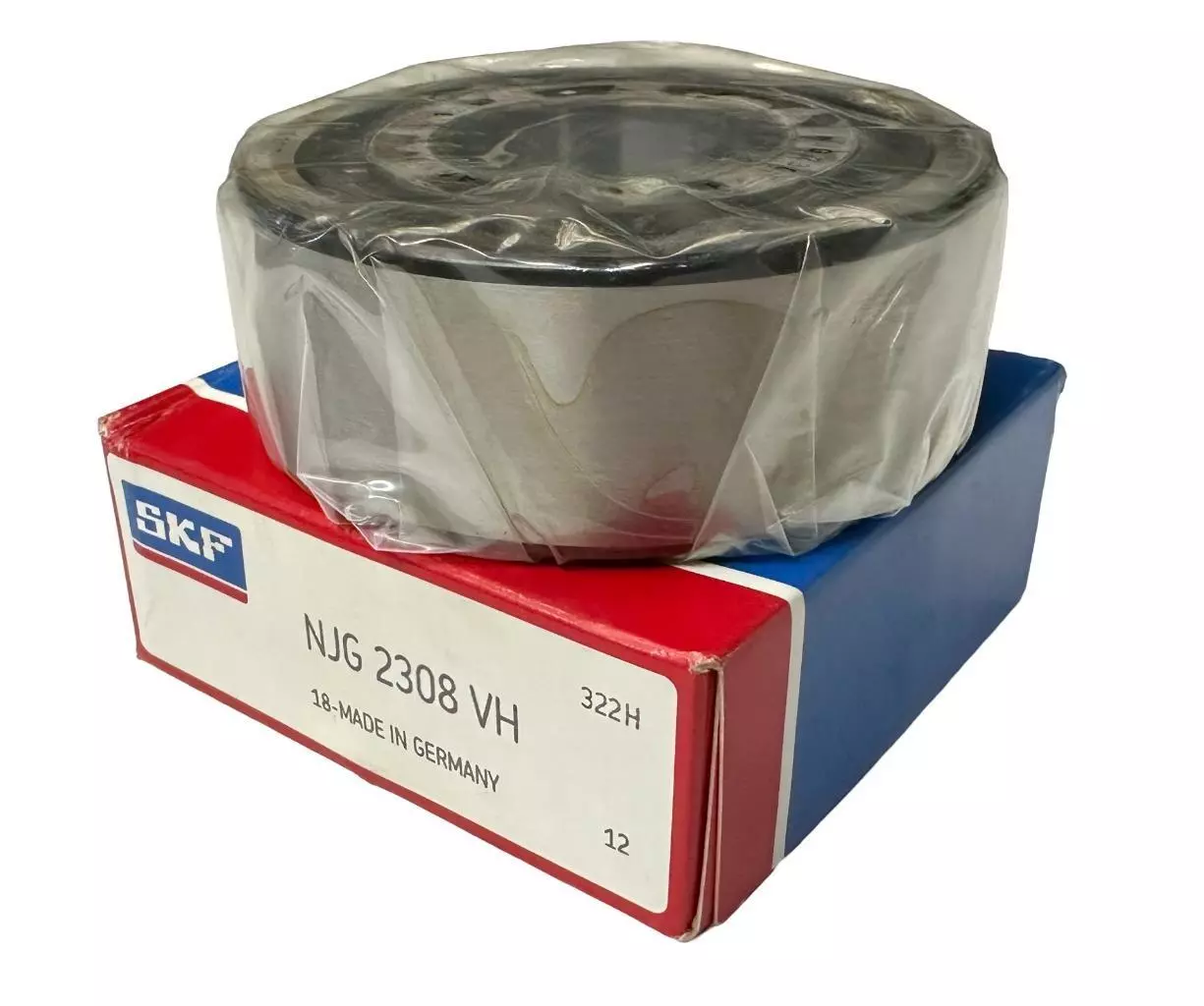

SKF NJG2308VH轴承
更新日期：2024-12-03 15:06:14
市场价：￥1701元（非销售价）
库存：96套
SKF NJG2308VH轴承属于单列满装圆柱滚子轴承，内径：40 mm，外径：90 mm，宽度：33 mm，内圈肩部直径（≈）：59.1 mm，外圈肩部直径（≈）：75.2 mm，内圈滚道直径：51.15 mm，正常位置轴承套圈相对于其他套圈许可轴向位移（max.）：2.4 mm，倒角尺寸（min.）：1.5 mm。
前缀列表：【NJG：NJG型，内圈单挡边，外圈双挡边】。后缀列表：【V：满装滚子轴承（无保持架）】【H：自定位滚子】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
J
G
2
3
0
8
V
H
NJG：NJG型，内圈单挡边，外圈双挡边
2：宽度尺寸系列：2系列
3：外径尺寸系列：3系列
08：内径：40 mm
V：满装滚子轴承（无保持架）
H：自定位滚子
NJG：
NJG型，内圈单挡边，外圈双挡边
2：
宽度尺寸系列：2系列
3：
外径尺寸系列：3系列
08：
内径：40 mm
V：
满装滚子轴承（无保持架）
H：
自定位滚子
| 内径 | d | 40mm |
| 外径 | D | 90mm |
| 宽度 | B | 33mm |
| 内圈肩部直径 | d₁ ≈ | 59.1mm |
| 外圈肩部直径 | D₁ ≈ | 75.2mm |
| 内圈滚道直径 | F | 51.15mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 2.4mm |
| 倒角尺寸 | r₁,₂ min. | 1.5mm |
| 轴挡肩直径 | dₐ min. | 49mm |
| 轴挡肩直径 | dₐₛ | 54.4mm |
| 轴挡肩直径 | db max. | 49mm |
| 轴承座挡肩尺寸 | Dₐ max. | 81mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 基本额定动载 | 145kN |
| 基本额定静载荷 | 156kN |
| 疲劳载荷限值 | 20kN |
| 参考转速 | 3000r/min |
| 极限转速 | 3600r/min |
| 计算系数 | 0.35 |
| 计算系数 | 0.3 |
| 计算系数 | 0.4 |
| 轴承重量 | 1kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF NJG2308VH/C3轴承 | ￥2193.58元 | - | 2 |
