SKF NJ222ECM轴承尺寸、参数、图纸、互换、价格

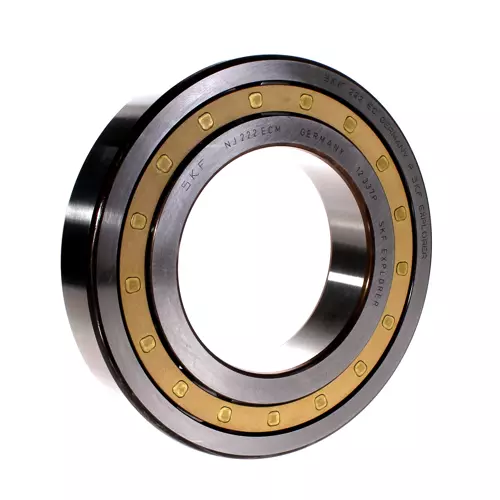

SKF NJ222ECM轴承
更新日期：2024-12-02 10:30:07
市场价：￥2015.75元（非销售价）
库存：65套
SKF NJ222ECM轴承属于单列圆柱滚子轴承，内径：110 mm，外径：200 mm，宽度：38 mm，内圈（NJ、NUP、N、NF、NJF） 肩部直径（≈）：141 mm，内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF）（≈）：172.5 mm，内圈滚道直径（NU、NJ、NUP、NUB、 NJF）：132.5 mm，外圈内径（NU、NJ、NUP、NUB、 NJF）（min.）：2.1 mm，内圈（最小）内径（NU、NJ、NUB、 NJF）（min.）：2.1 mm，正常位置轴承套圈相对于其他套圈许可轴向位移（max.）：2.1 mm。
前缀列表：【NJ：外圈双挡边，内圈单挡边】。后缀列表：【EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化】【M：机切削黄铜保持架，滚子引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
J
2
2
2
E
C
M
NJ：外圈双挡边，内圈单挡边
2：尺寸系列：02系列
22：内径：110 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
M：机切削黄铜保持架，滚子引导
NJ：
外圈双挡边，内圈单挡边
2：
尺寸系列：02系列
22：
内径：110 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
M：
机切削黄铜保持架，滚子引导
| 内径 | d | 110mm |
| 外径 | D | 200mm |
| 宽度 | B | 38mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 141mm |
| 内圈肩部直径（NU、NJ、NUP、NUB、NF、NJF） | D₁ ≈ | 172.5mm |
| 内圈滚道直径（NU、NJ、NUP、NUB、 NJF） | F | 132.5mm |
| 外圈内径（NU、NJ、NUP、NUB、 NJF） | r₁,₂ min. | 2.1mm |
| 内圈（最小）内径（NU、NJ、NUB、 NJF） | r₃,₄ min. | 2.1mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 2.1mm |
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 122mm |
| 隔块衬套（NU、NJ、NUB、 NJF） 最大许可外直径 | dₐ max. | 129mm |
| 轴肩最小许可外直径（NU、NJ、NUP、NUB; 不适合于圆锥孔） | db min. | 144mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 187mm |
| 轴承基座和轴承座肩之间过渡段的最大允许半径（NU、NJ、NUP、NUB） | rₐ max. | 2mm |
| 基本额定动载 | 335kN |
| 基本额定静载荷 | 365kN |
| 疲劳载荷限值 | 42.5kN |
| 参考转速 | 3600r/min |
| 极限转速 | 4000r/min |
| 计算系数 | 0.15 |
| 限制值 | 0.2 |
| 轴向载荷系数 | 0.6 |
| 轴承重量 | 5.75kg |
| 角圈 | HJ 222 EC |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF NJ222 ECM/C3轴承 | ￥2354.3元 | - | 1 |
