SKF NCF2920CV轴承尺寸、参数、图纸、互换、价格

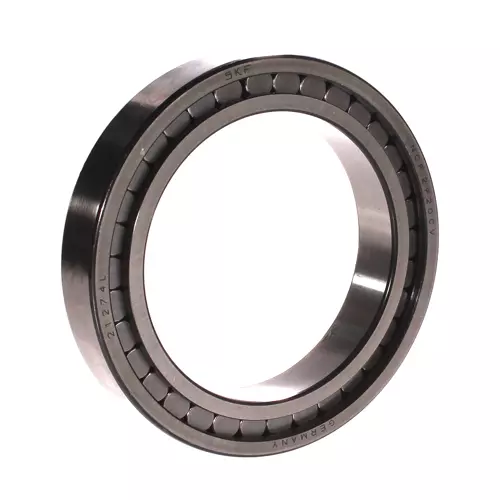

SKF NCF2920CV轴承
更新日期：2024-12-03 14:55:06
市场价：￥3964.08元（非销售价）
库存：6套
SKF NCF2920CV轴承属于单列满装圆柱滚子轴承，内径：100 mm，外径：140 mm，宽度：24 mm，内圈肩部直径（≈）：114 mm，外圈肩部直径（≈）：126 mm，外圈滚道直径：130.6 mm，正常位置轴承套圈相对于其他套圈许可轴向位移（max.）：1.3 mm，倒角尺寸（min.）：1.1 mm，倒角尺寸（min.）：1 mm。
前缀列表：【NCF：NCF型，内圈双挡边，外圈单挡边】。后缀列表：【C：内部设计变更】【V：满装滚子轴承（无保持架）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
C
F
2
9
2
0
C
V
NCF：NCF型，内圈双挡边，外圈单挡边
2：宽度尺寸系列：2系列
9：外径尺寸系列：9系列
20：内径：100 mm
C：内部设计变更
V：满装滚子轴承（无保持架）
NCF：
NCF型，内圈双挡边，外圈单挡边
2：
宽度尺寸系列：2系列
9：
外径尺寸系列：9系列
20：
内径：100 mm
C：
内部设计变更
V：
满装滚子轴承（无保持架）
| 内径 | d | 100mm |
| 外径 | D | 140mm |
| 宽度 | B | 24mm |
| 内圈肩部直径 | d₁ ≈ | 114mm |
| 外圈肩部直径 | D₁ ≈ | 126mm |
| 外圈滚道直径 | E | 130.6mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 1.3mm |
| 倒角尺寸 | r₁,₂ min. | 1.1mm |
| 倒角尺寸 | r₃,₄ min. | 1mm |
| 轴挡肩直径 | dₐ min. | 106mm |
| 轴挡肩直径 | dₐₛ | 111mm |
| 轴承座挡肩尺寸 | Dₐ max. | 134mm |
| 轴承座挡肩尺寸 | Db max. | 134mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 1mm |
| 基本额定动载 | 128kN |
| 基本额定静载荷 | 200kN |
| 疲劳载荷限值 | 24.5kN |
| 参考转速 | 2000r/min |
| 极限转速 | 2600r/min |
| 计算系数 | 0.2 |
| 计算系数 | 0.3 |
| 计算系数 | 0.4 |
| 轴承重量 | 1.09kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF NCF2920V轴承 | ￥4382.07元 | - | 6 |
