SKF N320ECP轴承尺寸、参数、图纸、互换、价格
SKF N320ECP轴承
更新日期：2024-12-02 14:25:20
市场价：￥2632.48元（非销售价）
库存：26套

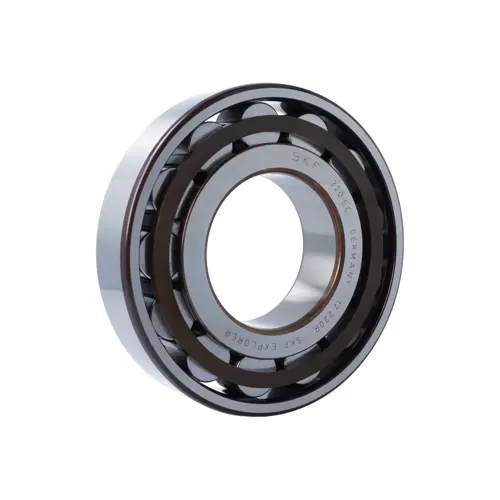

SKF N320ECP轴承属于单列圆柱滚子轴承，内径：100 mm，外径：215 mm，宽度：47 mm，内圈（NJ、NUP、N、NF、NJF） 肩部直径（≈）：139 mm，外圈滚道直径（N、NF、NJF）：191.5 mm，内圈（最大）内径（N、NJ、NUP、NF、NJF）（min.）：3 mm，外圈内半径（N、NF、NJF）（min.）：3 mm，正常位置轴承套圈相对于其他套圈许可轴向位移（max.）：2.9 mm。
前缀列表：【N：外圈无挡边，内圈双挡边】。后缀列表：【EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化】【P：玻璃纤维增强 PA66 保持架，滚子引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
3
2
0
E
C
P
N：外圈无挡边，内圈双挡边
3：尺寸系列：03系列
20：内径：100 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：玻璃纤维增强 PA66 保持架，滚子引导
N：
外圈无挡边，内圈双挡边
3：
尺寸系列：03系列
20：
内径：100 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：
玻璃纤维增强 PA66 保持架，滚子引导
| 内径 | d | 100mm |
| 外径 | D | 215mm |
| 宽度 | B | 47mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 139mm |
| 外圈滚道直径（N、NF、NJF） | E | 191.5mm |
| 内圈（最大）内径（N、NJ、NUP、NF、NJF） | r₁,₂ min. | 3mm |
| 外圈内半径（N、NF、NJF） | r₃,₄ min. | 3mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 2.9mm |
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 114mm |
| 隔块衬套（NU、NJ、NUB、 NJF） 最大许可外直径 | dₐ max. | 188mm |
| 轴承座肩或隔块衬套（N、NF、NJF） 最小的许可内直径 | Dₐ min. | 195mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 200mm |
| 轴承基座和轴承座肩或轴肩之间的过渡段之间的最大允许半径[（N、NF、NJF） - mCRB; 所属为 LSB] | rₐ max. | 2.5mm |
| 轴承基座和轴承座肩之间的过渡段的最大允许半径[（N、NF、NJF） - mCRB; 所属为 LSB] | rb max. | 2.5mm |
| 基本额定动载 | 450kN |
| 基本额定静载荷 | 440kN |
| 疲劳载荷限值 | 51kN |
| 参考转速 | 3200r/min |
| 极限转速 | 3800r/min |
| 计算系数 | 0.12 |
| 限制值 | 0.2 |
| 轴向载荷系数 | 0.6 |
| 轴承重量 | 7.5kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF N320ECP/C3轴承 | ￥3112.2元 | - | 72 |
