SKF N317ECP轴承尺寸、参数、图纸、互换、价格

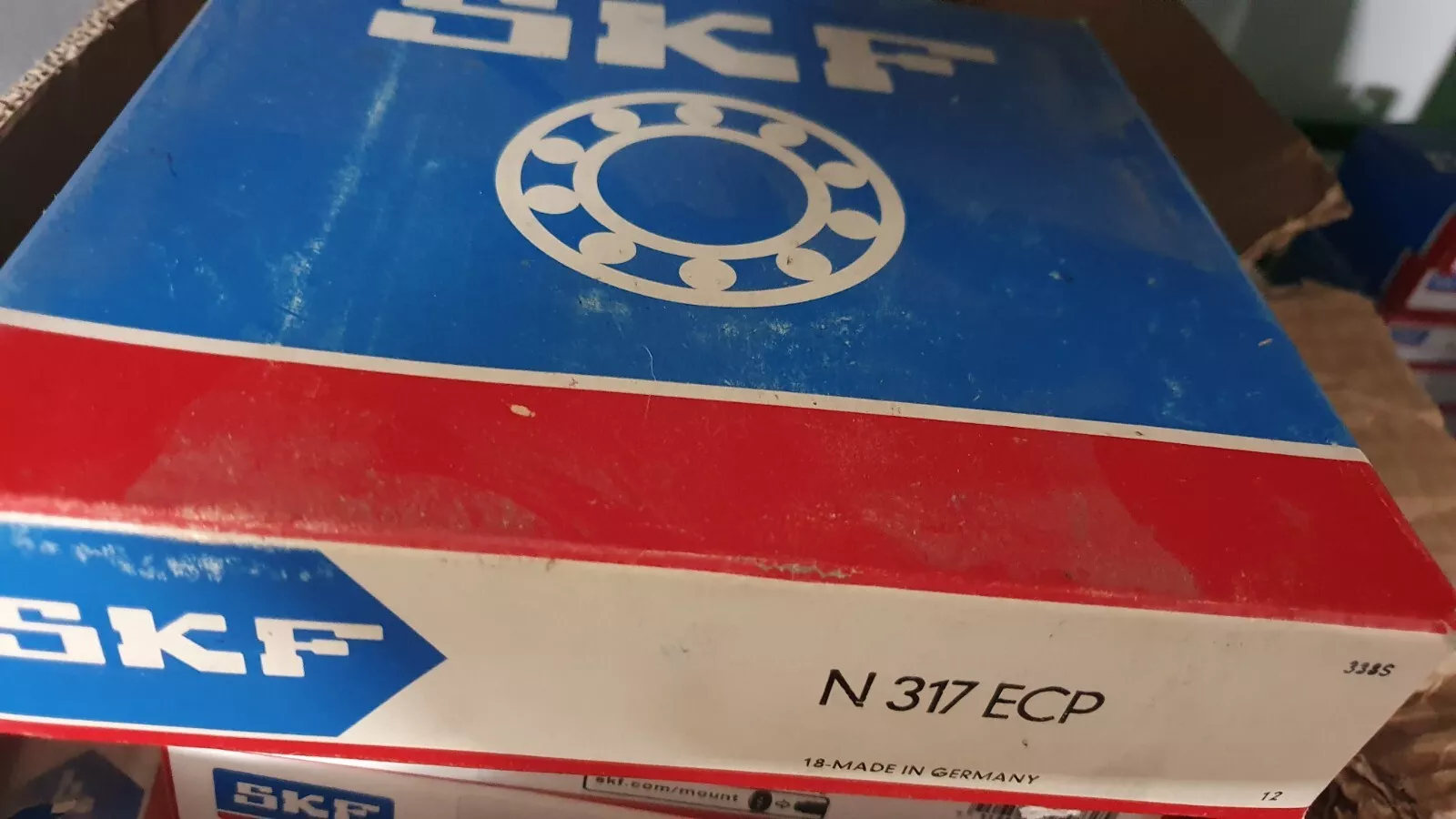

SKF N317ECP轴承
更新日期：2024-12-01 11:57:08
市场价：￥1633.55元（非销售价）
库存：14套
SKF N317ECP轴承属于单列圆柱滚子轴承，内径：85 mm，外径：180 mm，宽度：41 mm，内圈（NJ、NUP、N、NF、NJF） 肩部直径（≈）：117 mm，外圈滚道直径（N、NF、NJF）：160 mm，内圈（最大）内径（N、NJ、NUP、NF、NJF）（min.）：3 mm，外圈内半径（N、NF、NJF）（min.）：3 mm，正常位置轴承套圈相对于其他套圈许可轴向位移（max.）：2.3 mm。
前缀列表：【N：外圈无挡边，内圈双挡边】。后缀列表：【EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化】【P：玻璃纤维增强 PA66 保持架，滚子引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
N
3
1
7
E
C
P
N：外圈无挡边，内圈双挡边
3：尺寸系列：03系列
17：内径：85 mm
EC：优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：玻璃纤维增强 PA66 保持架，滚子引导
N：
外圈无挡边，内圈双挡边
3：
尺寸系列：03系列
17：
内径：85 mm
EC：
优化内部设计，装有更多更大的滚子，滚子端面与挡边接触优化
P：
玻璃纤维增强 PA66 保持架，滚子引导
| 内径 | d | 85mm |
| 外径 | D | 180mm |
| 宽度 | B | 41mm |
| 内圈（NJ、NUP、N、NF、NJF） 肩部直径 | d₁ ≈ | 117mm |
| 外圈滚道直径（N、NF、NJF） | E | 160mm |
| 内圈（最大）内径（N、NJ、NUP、NF、NJF） | r₁,₂ min. | 3mm |
| 外圈内半径（N、NF、NJF） | r₃,₄ min. | 3mm |
| 正常位置轴承套圈相对于其他套圈许可轴向位移 | s max. | 2.3mm |
| 隔块衬套（所有）最小许可外直径 | dₐ min. | 99mm |
| 隔块衬套（NU、NJ、NUB、 NJF） 最大许可外直径 | dₐ max. | 157mm |
| 轴承座肩或隔块衬套（N、NF、NJF） 最小的许可内直径 | Dₐ min. | 163mm |
| 轴承座肩或隔块衬套（所有）最大的许可内直径 | Dₐ max. | 166mm |
| 轴承基座和轴承座肩或轴肩之间的过渡段之间的最大允许半径[（N、NF、NJF） - mCRB; 所属为 LSB] | rₐ max. | 2.5mm |
| 轴承基座和轴承座肩之间的过渡段的最大允许半径[（N、NF、NJF） - mCRB; 所属为 LSB] | rb max. | 2.5mm |
| 基本额定动载 | 340kN |
| 基本额定静载荷 | 335kN |
| 疲劳载荷限值 | 41.5kN |
| 参考转速 | 4000r/min |
| 极限转速 | 4800r/min |
| 计算系数 | 0.12 |
| 限制值 | 0.2 |
| 轴向载荷系数 | 0.6 |
| 轴承重量 | 4.65kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF N317ECP/C3轴承 | ￥1862.9元 | - | 7 |
