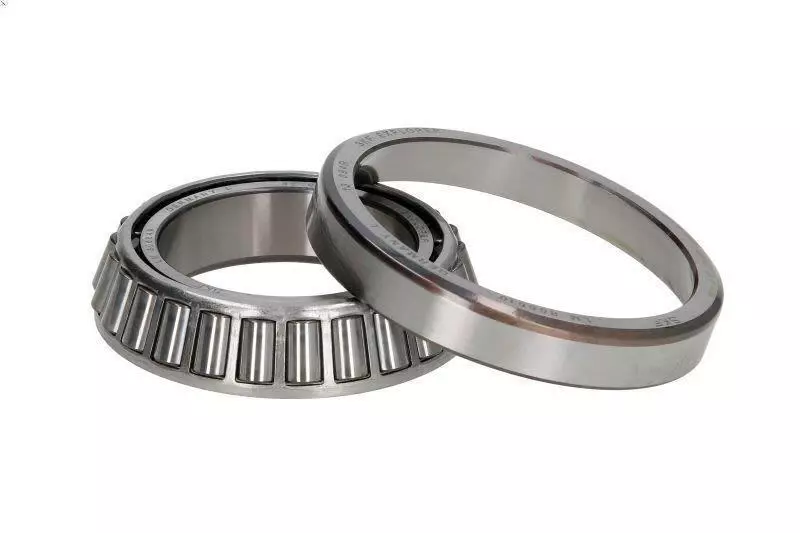

SKF LM806649/610轴承尺寸、参数、图纸、互换、价格
L
M
8
0
6
6
4
9
/
6
1
0
LM：中型（轻）系列
806649：内圈编号：806649
/：分隔符
610：外圈编号：610
LM：
中型（轻）系列
806649：
内圈编号：806649
/：
分隔符
610：
外圈编号：610
| 尺寸系列 | LM 806600 |
| 内径 | d | 53.975mm |
| 外径 | D | 88.9mm |
| 轴承总宽度 | T | 19.05mm |
| 内圈肩部直径 | d₁ ≈ | 72.13mm |
| 内圈宽度 | B | 19.05mm |
| 外圈宽度 | C | 13.489mm |
| 内圈内半径 | r₁,₂ min. | 2.3mm |
| 外圈内半径 | r₃,₄ min. | 2mm |
| 距离压力点 | a | 20.771mm |
| 轴挡肩直径 | dₐ max. | 62mm |
| 轴挡肩直径 | db min. | 64.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 78mm |
| 轴承座挡肩尺寸 | Dₐ max. | 80mm |
| 轴承座挡肩尺寸 | Db min. | 84mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 4mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 5.5mm |
| 倒角半径 | rₐ max. | 2.3mm |
| 倒角半径 | rb max. | 2mm |
| 基本额定动载 | 71.5kN |
| 基本额定静载荷 | 78kN |
| 疲劳载荷限值 | 9kN |
| 参考转速 | 6000r/min |
| 极限转速 | 7000r/min |
| 计算系数 | 0.54 |
| 计算系数 | 1.1 |
| 计算系数 | 0.6 |
| 轴承重量 | 0.44kg |
