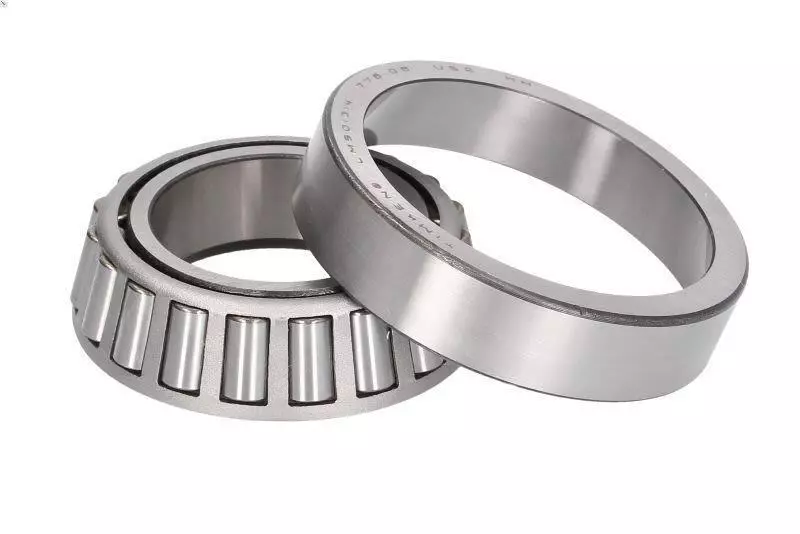

SKF LM501349/314轴承尺寸、参数、图纸、互换、价格
L
M
5
0
1
3
4
9
/
3
1
4
LM：中型（轻）系列
501349：内圈编号：501349
/：分隔符
314：外圈编号：314
LM：
中型（轻）系列
501349：
内圈编号：501349
/：
分隔符
314：
外圈编号：314
| 尺寸系列 | LM 501300 |
| 内径 | d | 41.275mm |
| 外径 | D | 73.431mm |
| 轴承总宽度 | T | 21.43mm |
| 内圈肩部直径 | d₁ ≈ | 57.7mm |
| 内圈宽度 | B | 19.812mm |
| 外圈宽度 | C | 16.604mm |
| 内圈内半径 | r₁,₂ min. | 3.5mm |
| 外圈内半径 | r₃,₄ min. | 0.8mm |
| 距离压力点 | a | 17.812mm |
| 轴挡肩直径 | dₐ max. | 48mm |
| 轴挡肩直径 | db min. | 53.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 63mm |
| 轴承座挡肩尺寸 | Dₐ max. | 67.5mm |
| 轴承座挡肩尺寸 | Db min. | 69mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 3mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 4.5mm |
| 倒角半径 | rₐ max. | 3.5mm |
| 倒角半径 | rb max. | 0.8mm |
| 基本额定动载 | 67.6kN |
| 基本额定静载荷 | 68kN |
| 疲劳载荷限值 | 7.65kN |
| 参考转速 | 7500r/min |
| 极限转速 | 9000r/min |
| 计算系数 | 0.4 |
| 计算系数 | 1.5 |
| 计算系数 | 0.8 |
| 轴承重量 | 0.36kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF LM501349/314/Q轴承 | ￥175.9元 | - | 59 |
