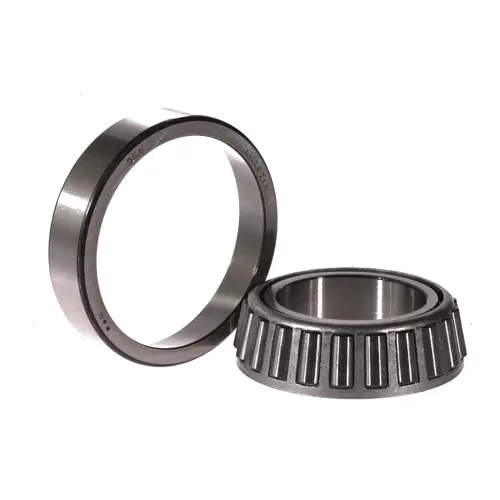

SKF LM29748/710轴承尺寸、参数、图纸、互换、价格
L
M
2
9
7
4
8
/
7
1
0
LM：中型（轻）系列
29748：内圈编号：29748
/：分隔符
710：外圈编号：710
LM：
中型（轻）系列
29748：
内圈编号：29748
/：
分隔符
710：
外圈编号：710
| 尺寸系列 | LM 29700 |
| 内径 | d | 38.1mm |
| 外径 | D | 65.088mm |
| 轴承总宽度 | T | 18.034mm |
| 内圈肩部直径 | d₁ ≈ | 52mm |
| 内圈宽度 | B | 18.288mm |
| 外圈宽度 | C | 13.97mm |
| 内圈内半径 | r₁,₂ min. | 3.6mm |
| 外圈内半径 | r₃,₄ min. | 1.3mm |
| 距离压力点 | a | 13.462mm |
| 轴挡肩直径 | dₐ max. | 44mm |
| 轴挡肩直径 | db min. | 50.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 58mm |
| 轴承座挡肩尺寸 | Dₐ max. | 58mm |
| 轴承座挡肩尺寸 | Db min. | 61mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 3mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 4mm |
| 倒角半径 | rₐ max. | 3.6mm |
| 倒角半径 | rb max. | 1.3mm |
| 基本额定动载 | 53kN |
| 基本额定静载荷 | 57kN |
| 疲劳载荷限值 | 6.1kN |
| 参考转速 | 8000r/min |
| 极限转速 | 10000r/min |
| 计算系数 | 0.33 |
| 计算系数 | 1.8 |
| 计算系数 | 1 |
| 轴承重量 | 0.23kg |
