SKF JLM508748/710轴承尺寸、参数、图纸、互换、价格
SKF JLM508748/710轴承
更新日期：2024-12-07 11:33:18

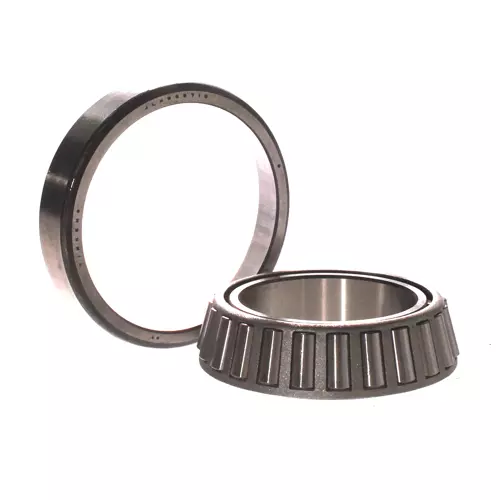

SKF JLM508748/710轴承属于单列圆锥滚子轴承，尺寸系列：LM 508700。
前缀列表：【J：公制轴承符合 ABMA 型号系统（ANSI/ABMA 19.2 标准）】【LM：中型（轻）系列】。后缀列表：。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
J
L
M
5
0
8
7
4
8
/
7
1
0
J：公制轴承符合 ABMA 型号系统（ANSI/ABMA 19.2 标准）
LM：中型（轻）系列
508748：内圈编号：508748
/：分隔符
710：外圈编号：710
J：
公制轴承符合 ABMA 型号系统（ANSI/ABMA 19.2 标准）
LM：
中型（轻）系列
508748：
内圈编号：508748
/：
分隔符
710：
外圈编号：710
| 尺寸系列 | LM 508700 |
| 内径 | d | 60mm |
| 外径 | D | 95mm |
| 轴承总宽度 | T | 24mm |
| 内圈肩部直径 | d₁ ≈ | 78.5mm |
| 内圈宽度 | B | 24mm |
| 外圈宽度 | C | 19mm |
| 内圈内半径 | r₁,₂ min. | 5mm |
| 外圈内半径 | r₃,₄ min. | 2.5mm |
| 距离压力点 | a | 20.679mm |
| 轴挡肩直径 | dₐ max. | 68mm |
| 轴挡肩直径 | db min. | 76mm |
| 轴承座挡肩尺寸 | Dₐ min. | 84mm |
| 轴承座挡肩尺寸 | Dₐ max. | 85mm |
| 轴承座挡肩尺寸 | Db min. | 91mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 4mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 5mm |
| 倒角半径 | rₐ max. | 5mm |
| 倒角半径 | rb max. | 2.5mm |
| 基本额定动载 | 103kN |
| 基本额定静载荷 | 132kN |
| 疲劳载荷限值 | 15kN |
| 参考转速 | 5300r/min |
| 极限转速 | 6700r/min |
| 计算系数 | 0.4 |
| 计算系数 | 1.5 |
| 计算系数 | 0.8 |
| 轴承重量 | 0.62kg |
