SKF JL69349/310轴承尺寸、参数、图纸、互换、价格
SKF JL69349/310轴承
更新日期：2024-12-07 11:33:11
市场价：￥74.09元（非销售价）
库存：6套

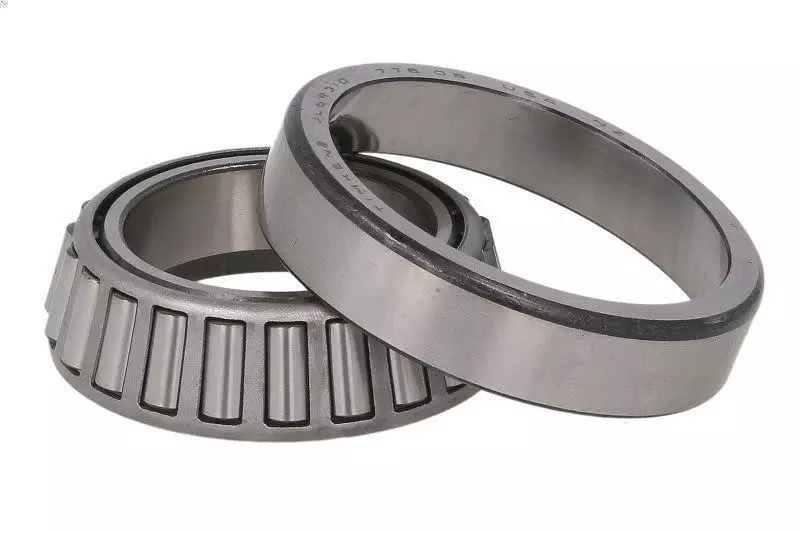

SKF JL69349/310轴承属于单列圆锥滚子轴承，尺寸系列：L 69300。
前缀列表：【J：公制轴承符合 ABMA 型号系统（ANSI/ABMA 19.2 标准）】【L：轻型系列】。后缀列表：。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
J
L
6
9
3
4
9
/
3
1
0
J：公制轴承符合 ABMA 型号系统（ANSI/ABMA 19.2 标准）
L：轻型系列
69349：内圈编号：69349
/：分隔符
310：外圈编号：310
J：
公制轴承符合 ABMA 型号系统（ANSI/ABMA 19.2 标准）
L：
轻型系列
69349：
内圈编号：69349
/：
分隔符
310：
外圈编号：310
| 尺寸系列 | L 69300 |
| 内径 | d | 38mm |
| 外径 | D | 63mm |
| 轴承总宽度 | T | 17mm |
| 内圈肩部直径 | d₁ ≈ | 52.2mm |
| 内圈宽度 | B | 17mm |
| 外圈宽度 | C | 13.5mm |
| 内圈内半径 | r₁,₂ min. | 3.6mm |
| 外圈内半径 | r₃,₄ min. | 1.3mm |
| 距离压力点 | a | 14.3mm |
| 轴挡肩直径 | dₐ max. | 44mm |
| 轴挡肩直径 | db min. | 50.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 55mm |
| 轴承座挡肩尺寸 | Dₐ max. | 56mm |
| 轴承座挡肩尺寸 | Db min. | 60mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 3mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 3.5mm |
| 倒角半径 | rₐ max. | 3.6mm |
| 倒角半径 | rb max. | 1.3mm |
| 基本额定动载 | 45.7kN |
| 基本额定静载荷 | 52kN |
| 疲劳载荷限值 | 5.4kN |
| 参考转速 | 8500r/min |
| 极限转速 | 10000r/min |
| 计算系数 | 0.43 |
| 计算系数 | 1.4 |
| 计算系数 | 0.8 |
| 轴承重量 | 0.2kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF JL69349/310/Q轴承 | ￥81.9元 | - | 5 |
