SKF HM220149/110轴承尺寸、参数、图纸、互换、价格

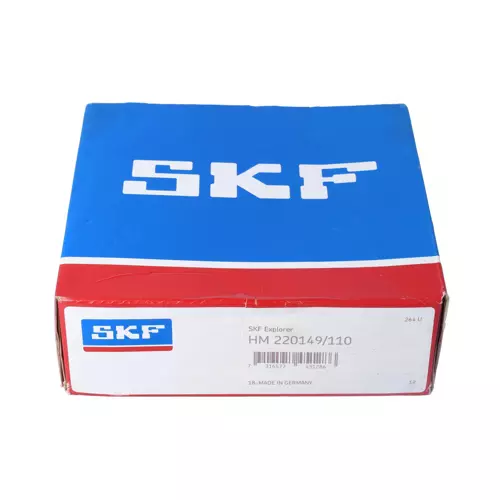

SKF HM220149/110轴承
更新日期：2024-12-07 11:31:41
市场价：￥1111.96元（非销售价）
库存：2套
SKF HM220149/110轴承属于单列圆锥滚子轴承，尺寸系列：HM 220100。
前缀列表：【HM：中型（重）系列，不可与具有相同基本零件号的其他内圈/外圈互换】。后缀列表：。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
H
M
2
2
0
1
4
9
/
1
1
0
HM：中型（重）系列，不可与具有相同基本零件号的其他内圈/外圈互换
220149：内圈编号：220149
/：分隔符
110：外圈编号：110
HM：
中型（重）系列，不可与具有相同基本零件号的其他内圈/外圈互换
220149：
内圈编号：220149
/：
分隔符
110：
外圈编号：110
| 尺寸系列 | HM 220100 |
| 内径 | d | 99.975mm |
| 外径 | D | 156.975mm |
| 轴承总宽度 | T | 42mm |
| 内圈肩部直径 | d₁ ≈ | 127.1mm |
| 内圈宽度 | B | 42mm |
| 外圈宽度 | C | 34mm |
| 内圈内半径 | r₁,₂ min. | 8mm |
| 外圈内半径 | r₃,₄ min. | 3.5mm |
| 距离压力点 | a | 31.706mm |
| 轴挡肩直径 | dₐ max. | 111mm |
| 轴挡肩直径 | db min. | 123.5mm |
| 轴承座挡肩尺寸 | Dₐ min. | 140mm |
| 轴承座挡肩尺寸 | Dₐ max. | 143.5mm |
| 轴承座挡肩尺寸 | Db min. | 151mm |
| 轴承座挡肩 - 在外圈最大端面/双面的轴向空间 | Cₐ min. | 7mm |
| 轴承座挡肩-在外圈最小侧面/内环双面的轴向空间 | Cb min. | 8mm |
| 倒角半径 | rₐ max. | 8mm |
| 倒角半径 | rb max. | 3.5mm |
| 基本额定动载 | 303kN |
| 基本额定静载荷 | 400kN |
| 疲劳载荷限值 | 42.5kN |
| 参考转速 | 3200r/min |
| 极限转速 | 4000r/min |
| 计算系数 | 0.33 |
| 计算系数 | 1.8 |
| 计算系数 | 1 |
| 轴承重量 | 2.88kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF HM220149/110/Q轴承 | ￥1447.77元 | - | 10 |
| SKF HM220149A/W/110/QV002轴承 | ￥1478.54元 | - | 8 |
