SKF GEH30TXG3E-2LS轴承尺寸、参数、图纸、互换、价格

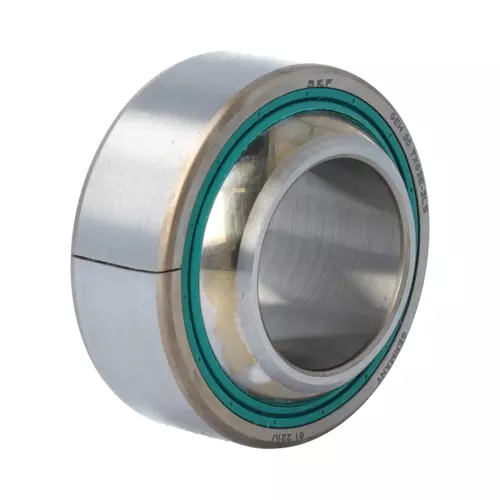

SKF GEH30TXG3E-2LS轴承
更新日期：2024-12-20 12:01:40
市场价：￥1797.05元（非销售价）
库存：2套
SKF GEH30TXG3E-2LS轴承属于径向球面滑动轴承，润滑剂：免维护 - 干式润滑，设计（滑动接触面组合）：钢/PTFE 纤维，密封解决方案：三唇密封件。
前缀列表：【GE：径向球面滑动轴承（关节轴承）】【H：内圈更宽，外径更大，倾角更大，额定载荷更高】。后缀列表：【TXG3E：不锈钢【X46Cr13/1.4034】材质，硬化研磨，滑动面抛光】【-2LS：带有钢背衬的三唇弹性体重型密封】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
G
E
H
3
0
T
X
G
3
E
-
2
L
S
GE：径向球面滑动轴承（关节轴承）
H：内圈更宽，外径更大，倾角更大，额定载荷更高
30：内径：30 mm
TXG3E：不锈钢【X46Cr13/1.4034】材质，硬化研磨，滑动面抛光
-2LS：带有钢背衬的三唇弹性体重型密封
GE：
径向球面滑动轴承（关节轴承）
H：
内圈更宽，外径更大，倾角更大，额定载荷更高
30：
内径：30 mm
TXG3E：
不锈钢【X46Cr13/1.4034】材质，硬化研磨，滑动面抛光
-2LS：
带有钢背衬的三唇弹性体重型密封
| 润滑剂 | 免维护 - 干式润滑 | |
| 设计（滑动接触面组合） | 钢/PTFE 纤维 | |
| 密封解决方案 | 三唇密封件 |
| 内径 | d | 30mm |
| 外径 | D | 55mm |
| 公称宽度 | B | 32mm |
| 外圈宽度 | C | 20mm |
| 倾斜角 | α | 17° |
| 内圈滚道直径 | dₖ | 47mm |
| 轴承内倒角尺寸 | r₁ min. | 0.6mm |
| 外圈倒角尺寸 | r₂ min. | 1mm |
| 轴挡肩直径 | dₐ min. | 33.8mm |
| 轴挡肩直径 | dₐ max. | 34.4mm |
| 轴承座挡肩尺寸 | Dₐ min. | 48.5mm |
| 轴承座挡肩尺寸 | Dₐ max. | 51mm |
| 轴倒角半径 | rₐ max. | 0.6mm |
| 轴承座倒角半径 | rb max. | 1mm |
| 基本额定动载 | 224kN |
| 基本额定静载荷 | 375kN |
| 轴承动载荷特定系数 | 300N/mm² |
| 静态特定最小载荷系数 | 500N/mm² |
| 球面滑动轴承质量 | 0.29kg |
