SKF BTW190CM/SP轴承尺寸、参数、图纸、互换、价格
SKF BTW190CM/SP轴承
更新日期：2024-12-20 10:22:47

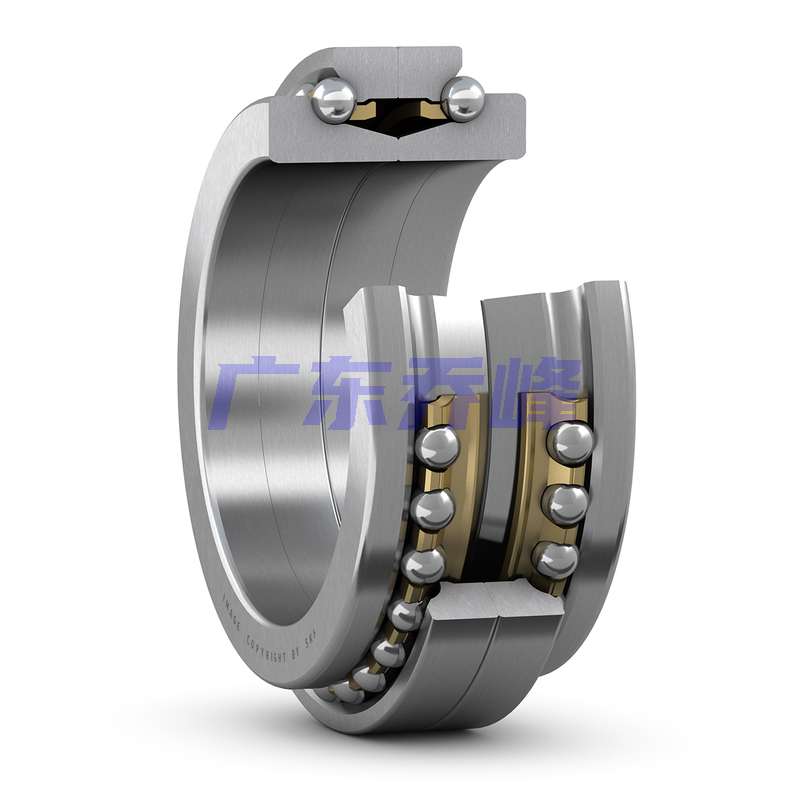

SKF BTW190CM/SP轴承属于超精密双向角接触推力球轴承，内径：190 mm，外径：290 mm，高度：120 mm，轴圈肩部直径（高肩）：248.3 mm，双座圈高度：60 mm，轴圈倒角半径（min.）：2.1 mm，最小座圈倒角半径（min.）：1 mm。
前缀列表：【BTW：双向推力角接触球轴承的基本型号】。后缀列表：【C：60° 接触角】【M：双面机加工黄铜保持架，卡式（BTW 系列），窗式（BTM 系列），滚珠定心】【/：分隔符】【SP：尺寸精度与 P5 级相近，运行精度超过 P4 级（只适用于 BTW 系列轴承）】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
B
T
W
1
9
0
C
M
/
S
P
BTW：双向推力角接触球轴承的基本型号
190：内径：190 mm
C：60° 接触角
M：双面机加工黄铜保持架，卡式（BTW 系列），窗式（BTM 系列），滚珠定心
/：分隔符
SP：尺寸精度与 P5 级相近，运行精度超过 P4 级（只适用于 BTW 系列轴承）
BTW：
双向推力角接触球轴承的基本型号
190：
内径：190 mm
C：
60° 接触角
M：
双面机加工黄铜保持架，卡式（BTW 系列），窗式（BTM 系列），滚珠定心
/：
分隔符
SP：
尺寸精度与 P5 级相近，运行精度超过 P4 级（只适用于 BTW 系列轴承）
| 内径 | d | 190mm |
| 外径 | D | 290mm |
| 高度 | H | 120mm |
| 轴圈肩部直径（高肩） | d₁ | 248.3mm |
| 双座圈高度 | 2C | 60mm |
| 轴圈倒角半径 | r₁,₂ min. | 2.1mm |
| 最小座圈倒角半径 | r₃,₄ min. | 1mm |
| 轴挡肩直径 | dₐ min. | 224mm |
| 轴挡肩直径 | Dₐ min. | 272.6mm |
| 轴承座挡肩尺寸 | Dₐ max. | 274mm |
| 倒角半径 | rₐ max. | 2mm |
| 倒角半径 | rb max. | 1mm |
| 基本额定动载 | 203kN |
| 基本额定静载荷 | 735kN |
| 疲劳载荷限值 | 22.8kN |
| 润滑脂润滑可达转速 | 2000r/min |
| 油气润滑法可达转速 | 2600r/min |
| 接触角 | 60° |
| 预紧 | 1385N |
| 轴向静刚度 | 1361N/µm |
| 参考润滑脂量 | 122.1cm³ |
| 轴承重量 | 24.1kg |
