SKF BSD4090CGA轴承尺寸、参数、图纸、互换、价格

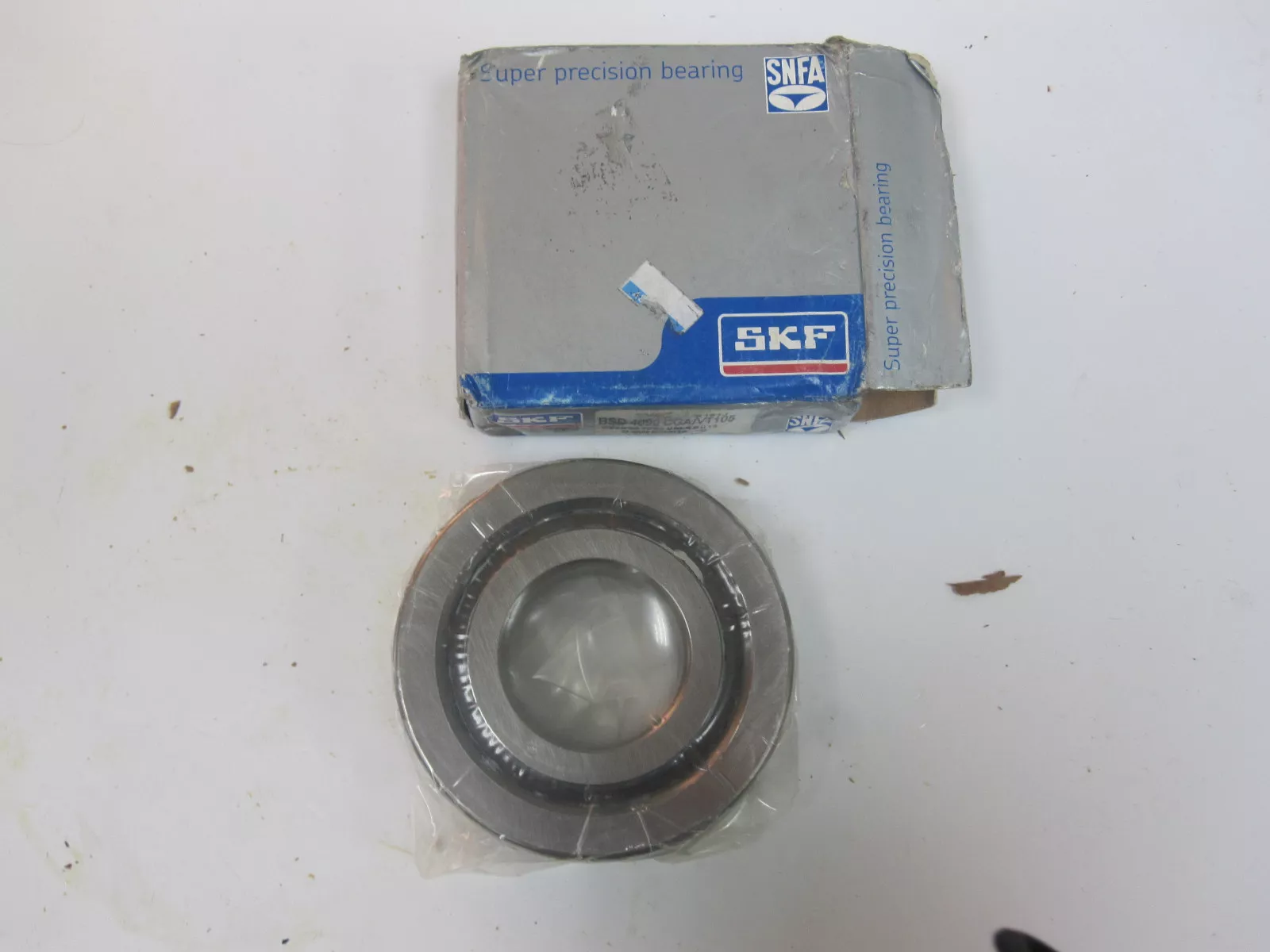

SKF BSD4090CGA轴承
更新日期：2024-12-20 10:54:31
市场价：￥486.41元（非销售价）
库存：2219套
SKF BSD4090CGA轴承属于用于丝杠传动的超精密单向角接触推力球轴承，内径：40 mm，外径：90 mm，高度：20 mm，轴圈肩部直径 - 最小侧面：57.55 mm，轴圈肩部直径-最大侧面：66.5 mm，座圈肩部直径-最大侧面：66.6 mm，座圈肩部直径 - 最小侧面：77.27 mm，倒角尺寸（min.）：1.5 mm，距离压力点：73 mm。
前缀列表：【BSD：丝杠传动用超精密单向推力角接触球轴承】。后缀列表：【C：改进的内部设计】【G：万能配对】【A：轻微预紧】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
B
S
D
4
0
9
0
C
G
A
BSD：丝杠传动用超精密单向推力角接触球轴承
40：内径：40 mm
90：外径：90 mm
C：改进的内部设计
G：万能配对
A：轻微预紧
BSD：
丝杠传动用超精密单向推力角接触球轴承
40：
内径：40 mm
90：
外径：90 mm
C：
改进的内部设计
G：
万能配对
A：
轻微预紧
| 内径 | d | 40mm |
| 外径 | D | 90mm |
| 高度 | H | 20mm |
| 轴圈肩部直径 - 最小侧面 | d₁ | 57.55mm |
| 轴圈肩部直径-最大侧面 | d₂ | 66.5mm |
| 座圈肩部直径-最大侧面 | D₁ | 66.6mm |
| 座圈肩部直径 - 最小侧面 | D₂ | 77.27mm |
| 倒角尺寸 | r₁,₂ min. | 1.5mm |
| 距离压力点 | a | 73mm |
| 轴挡肩直径 | dₐ min. | 53mm |
| 轴挡肩直径 | db min. | 53mm |
| 轴承座挡肩尺寸 | Dₐ max. | 81mm |
| 轴承座挡肩尺寸 | Db max. | 81mm |
| 倒角半径 | rₐ max. | 1.5mm |
| 基本额定动载 | 64kN |
| 基本额定静载荷 | 170kN |
| 疲劳载荷限值 | 6.3kN |
| 润滑脂润滑可达转速 | 6000r/min |
| 油气润滑法可达转速 | 7000r/min |
| 接触角 | 62° |
| 预载荷等级 A | 5100N |
| 摩擦力矩，预载荷等级 A | 0.35Nm |
| 预载荷 A 的静态轴向刚度 | 1340N/µm |
| 轴向最大基本额定载荷 | 78.2kN |
| 参考润滑脂量 | 5.2cm³ |
| 轴承重量 | 0.68kg |
