SKF BMB-6209/080S2/UB108A轴承尺寸、参数、图纸、互换、价格

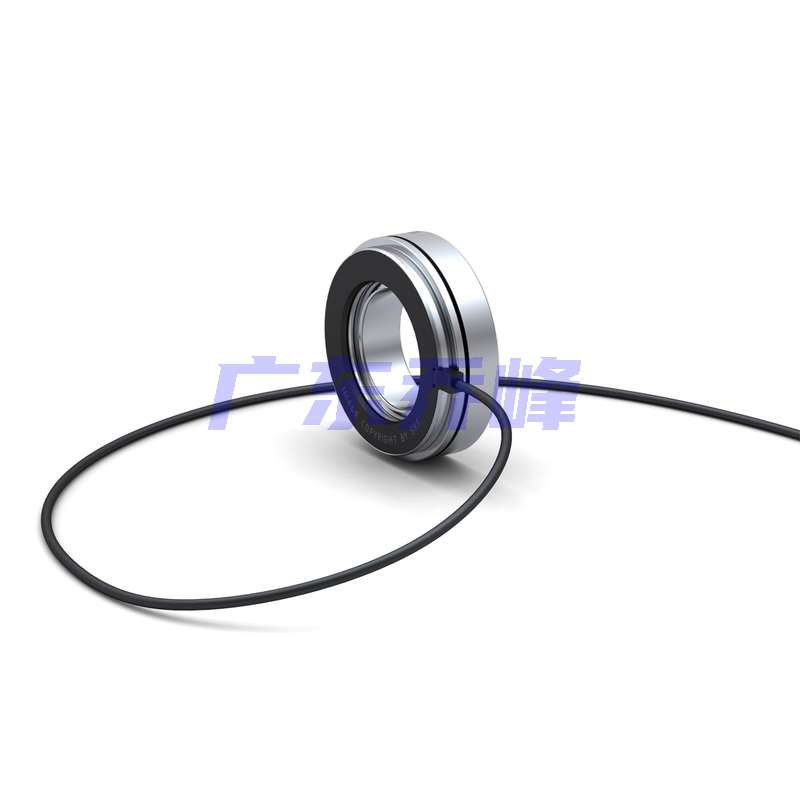

SKF BMB-6209/080S2/UB108A轴承
更新日期：2026.04.26
SKF BMB-6209/080S2/UB108A轴承属于电机编码器轴承单元，孔径：45 mm，轴承外径：85 mm，传感器轴承单元宽度：25.2 mm，轴承部件宽度：19 mm，内圈肩部直径（≈）：57.6 mm，内径传感器：53 mm，外圈凹槽直径（≈）：75.2 mm，外径传感器：78.86 mm，外圈止动环槽直径：81.81 mm，外圈侧面-止动环槽的距离：3.28 mm。
前缀列表：【BMB-：电机编码器轴承单元 BMB 系列】。后缀列表：【/080：80 次数字脉冲/转】【S2：两个信号】【/U：全球销售】【B：玻璃纤维增强 PA66 保持架，钢球引导】【108A：AMP Superseal™ 接头】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
B
M
B
-
6
2
0
9
/
0
8
0
S
2
/
U
B
1
0
8
A
BMB-：电机编码器轴承单元 BMB 系列
6：深沟球轴承
2：尺寸系列：02系列
09：内径：45 mm
/080：80 次数字脉冲/转
S2：两个信号
/U：全球销售
B：玻璃纤维增强 PA66 保持架，钢球引导
108A：AMP Superseal™ 接头
BMB-：
电机编码器轴承单元 BMB 系列
6：
深沟球轴承
2：
尺寸系列：02系列
09：
内径：45 mm
/080：
80 次数字脉冲/转
S2：
两个信号
/U：
全球销售
B：
玻璃纤维增强 PA66 保持架，钢球引导
108A：
AMP Superseal™ 接头
| 孔径 | d | 45mm |
| 轴承外径 | D | 85mm |
| 传感器轴承单元宽度 | B₁ | 25.2mm |
| 轴承部件宽度 | B | 19mm |
| 内圈肩部直径 | d₁ ≈ | 57.6mm |
| 内径传感器 | d₂ | 53mm |
| 外圈凹槽直径 | D₁ ≈ | 75.2mm |
| 外径传感器 | D₂ | 78.86mm |
| 外圈止动环槽直径 | D₃ | 81.81mm |
| 外圈侧面-止动环槽的距离 | C | 3.28mm |
| 外圈槽宽 | b | 1.9mm |
| 止动环槽底部半径 | r₀ | 0.6mm |
| 倒角尺寸 | r₁,₂ min. | 1.1mm |
| 电缆长度 | L | 571.1mm |
| 线缆长度公差 L | 线缆长度公差 L ± | 10mm |
| 轴挡肩直径 | dₐ min. | 51.5mm |
| 轴径/紧定套的轴挡肩直径 | db min. | 51.5mm |
| 轴径/紧定套的轴挡肩直径 | db max. | 52.4mm |
| 轴承座挡肩尺寸 | Dₐ max. | 78.5mm |
| 倒角半径 | rₐ max. | 1mm |
| 电缆连接器类型 | 超级密封放大器 | |
| 每圈脉冲数 | 80 | |
| 周期精度 | 5% | |
| 相位转换的输出信号 | 90° | |
| 相移输出信号容差 | 30° |
| 基本额定动负荷 | 33.2kN |
| 基本额定静负荷 | 21.6kN |
| 疲劳负荷限值 | 0.915kN |
| 极限转速 | 5000r/min |
| 计算系数 | 0.025 |
| 计算系数 | 14 |
| 传感器轴承单元质量 | 0.54kg |
| 止动环 | SP 85 |
