SKF 7409BGM轴承尺寸、参数、图纸、互换、价格

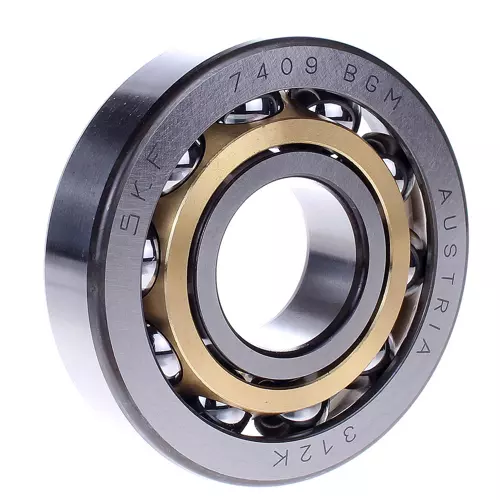

SKF 7409BGM轴承
更新日期：2024-11-28 20:43:37
市场价：￥1575元（非销售价）
库存：10套
SKF 7409BGM轴承属于角接触球轴承，单列，内径：45 mm，外径：120 mm，宽度：29 mm，内圈肩部直径（最大侧面）（≈）：74.9 mm，内圈肩部直径（最小侧面）（≈）：60.9 mm，外圈肩部直径（最大侧面）（≈）：91.8 mm，距离压力点：49.3 mm，倒角尺寸（min.）：2 mm，外圈最小面倒角尺寸（min.）：2 mm。
前缀列表：。后缀列表：【B：40° 接触角】【G：通用配对】【M：机切削黄铜保持架，滚珠引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
4
0
9
B
G
M
7：角接触球轴承
4：尺寸系列：04系列
09：内径：45 mm
B：40° 接触角
G：通用配对
M：机切削黄铜保持架，滚珠引导
7：
角接触球轴承
4：
尺寸系列：04系列
09：
内径：45 mm
B：
40° 接触角
G：
通用配对
M：
机切削黄铜保持架，滚珠引导
| 内径 | d | 45mm |
| 外径 | D | 120mm |
| 宽度 | B | 29mm |
| 内圈肩部直径（最大侧面） | d₁ ≈ | 74.9mm |
| 内圈肩部直径（最小侧面） | d₂ ≈ | 60.9mm |
| 外圈肩部直径（最大侧面） | D₁ ≈ | 91.8mm |
| 距离压力点 | a | 49.3mm |
| 倒角尺寸 | r₁,₂ min. | 2mm |
| 外圈最小面倒角尺寸 | r₃,₄ min. | 2mm |
| 轴挡肩直径 | dₐ min. | 55mm |
| 轴承座挡肩尺寸 | Dₐ max. | 110mm |
| 轴承座挡肩尺寸 | Db max. | 107.7mm |
| 倒角半径 | rₐ max. | 2mm |
| 倒角半径 | rb max. | 2mm |
| 基本额定动载 | 85.2kN |
| 基本额定静载荷 | 55kN |
| 疲劳载荷限值 | 2.36kN |
| 参考转速 | 7500r/min |
| 极限转速 | 7500r/min |
| 计算系数 | 0.0585 |
| 计算系数 | 0.1 |
| 计算系数 | 1.14 |
| 轴承重量 | 1.55kg |
