SKF 7316BEP轴承尺寸、参数、图纸、互换、价格

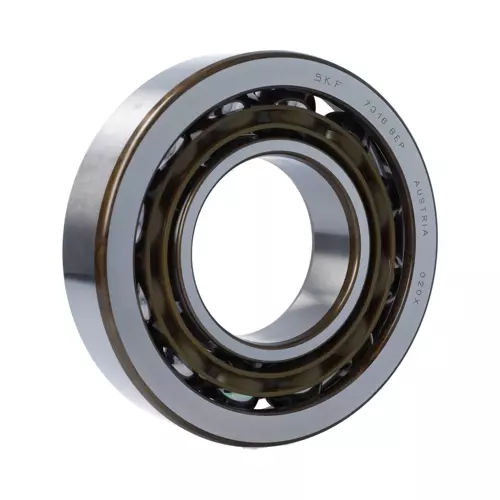

SKF 7316BEP轴承
更新日期：2024-11-29 16:31:00
市场价：￥866.3元（非销售价）
库存：87套
SKF 7316BEP轴承属于角接触球轴承，单列，内径：80 mm，外径：170 mm，宽度：39 mm，内圈肩部直径（最大侧面）（≈）：115.2 mm，内圈肩部直径（最小侧面）（≈）：97.07 mm，外圈肩部直径（最大侧面）（≈）：136.75 mm，距离压力点：72 mm，倒角尺寸（min.）：2.1 mm，外圈最小面倒角尺寸（min.）：1.1 mm。
前缀列表：。后缀列表：【B：40° 接触角】【E：经过优化的内部设计】【P：玻璃纤维增强 PA66 保持架，滚珠引导】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
3
1
6
B
E
P
7：角接触球轴承
3：尺寸系列：03系列
16：内径：80 mm
B：40° 接触角
E：经过优化的内部设计
P：玻璃纤维增强 PA66 保持架，滚珠引导
7：
角接触球轴承
3：
尺寸系列：03系列
16：
内径：80 mm
B：
40° 接触角
E：
经过优化的内部设计
P：
玻璃纤维增强 PA66 保持架，滚珠引导
| 内径 | d | 80mm |
| 外径 | D | 170mm |
| 宽度 | B | 39mm |
| 内圈肩部直径（最大侧面） | d₁ ≈ | 115.2mm |
| 内圈肩部直径（最小侧面） | d₂ ≈ | 97.07mm |
| 外圈肩部直径（最大侧面） | D₁ ≈ | 136.75mm |
| 距离压力点 | a | 72mm |
| 倒角尺寸 | r₁,₂ min. | 2.1mm |
| 外圈最小面倒角尺寸 | r₃,₄ min. | 1.1mm |
| 轴挡肩直径 | dₐ min. | 92mm |
| 轴承座挡肩尺寸 | Dₐ max. | 158mm |
| 轴承座挡肩尺寸 | Db max. | 163mm |
| 倒角半径 | rₐ max. | 2mm |
| 倒角半径 | rb max. | 1mm |
| 基本额定动载 | 135kN |
| 基本额定静载荷 | 110kN |
| 疲劳载荷限值 | 4.15kN |
| 参考转速 | 5000r/min |
| 极限转速 | 4500r/min |
| 计算系数 | 0.216 |
| 计算系数 | 0.1 |
| 计算系数 | 1.14 |
| 轴承重量 | 3.8kg |
