SKF 71940ACD/P4A轴承尺寸、参数、图纸、互换、价格

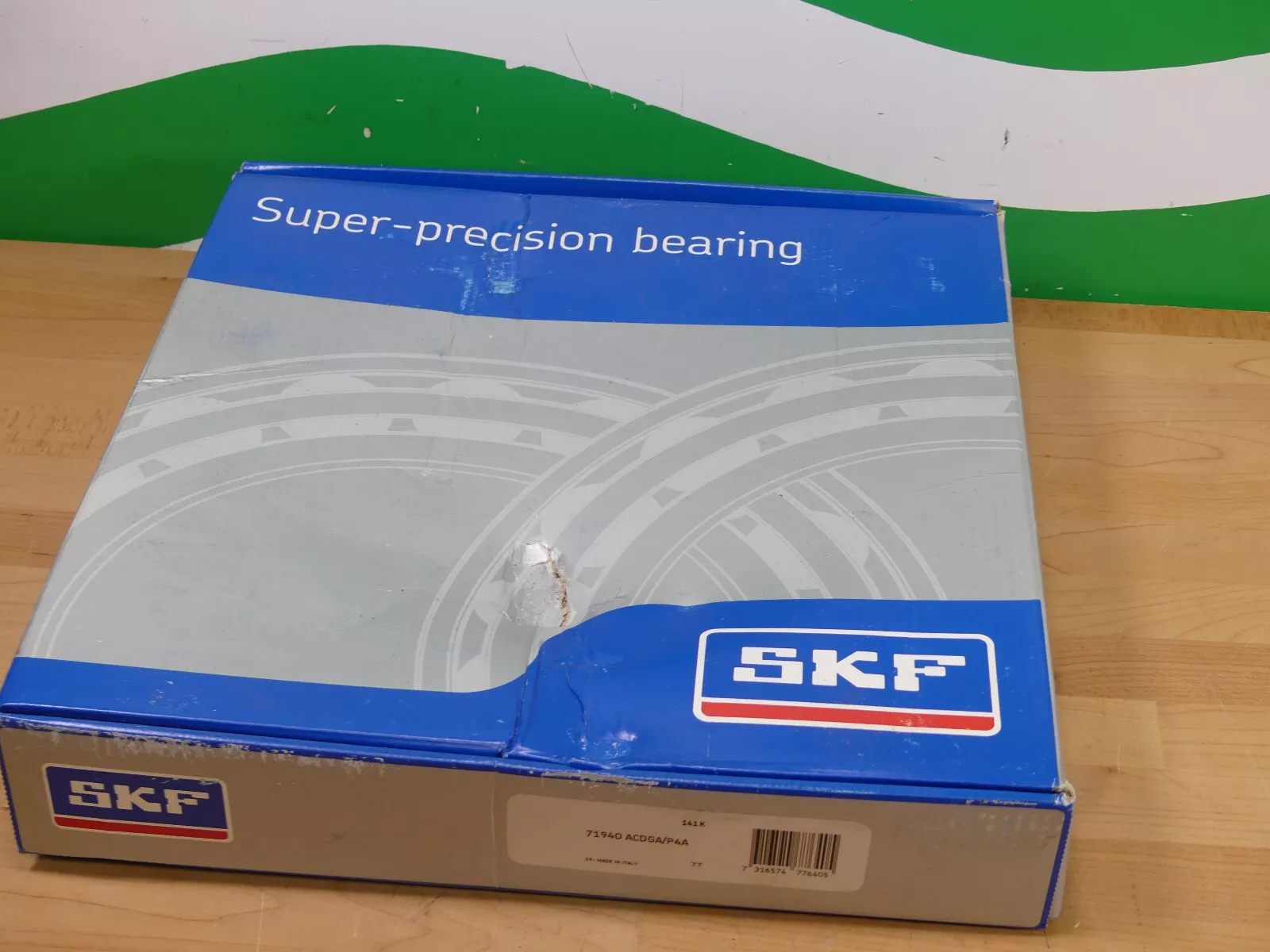

SKF 71940ACD/P4A轴承
更新日期：2024-12-18 11:02:10
市场价：￥10559.12元（非销售价）
库存：12套
SKF 71940ACD/P4A轴承属于超精密角接触球轴承，内径：200 mm，外径：280 mm，宽度：38 mm，内圈肩部直径（最大侧面）：224.7 mm，内圈肩部直径（最小侧面）：224.7 mm，外圈肩部直径（大侧面）：255.3 mm，内圈最大侧面倒角尺寸（min.）：2.1 mm，外圈-最小侧面倒角尺寸（min.）：1 mm，距离压力点：75.2 mm。
前缀列表：。后缀列表：【ACD：25° 接触角，高载荷设计】【/：分隔符】【P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
1
9
4
0
A
C
D
/
P
4
A
7：角接触球轴承
19：尺寸系列：19系列
40：内径：200 mm
ACD：25° 接触角，高载荷设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
7：
角接触球轴承
19：
尺寸系列：19系列
40：
内径：200 mm
ACD：
25° 接触角，高载荷设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
| 内径 | d | 200mm |
| 外径 | D | 280mm |
| 宽度 | B | 38mm |
| 内圈肩部直径（最大侧面） | d₁ | 224.7mm |
| 内圈肩部直径（最小侧面） | d₂ | 224.7mm |
| 外圈肩部直径（大侧面） | D₁ | 255.3mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 2.1mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 1mm |
| 距离压力点 | a | 75.2mm |
| 轴挡肩直径 | dₐ min. | 211mm |
| 轴挡肩直径 | db min. | 211mm |
| 轴承座挡肩尺寸 | Dₐ max. | 269mm |
| 轴承座挡肩尺寸 | Db max. | 275mm |
| 倒角半径 | rₐ max. | 2mm |
| 倒角半径 | rb max. | 1mm |
| 润滑脂喷嘴位置 | dₙ | 231.4mm |
| 基本额定动载 | 199kN |
| 基本额定静载荷 | 250kN |
| 疲劳载荷限值 | 6.8kN |
| 润滑脂润滑可达转速 | 4300r/min |
| 油气润滑法可达转速 | 6300r/min |
| 接触角 | 25° |
| 球直径 | 25.4mm |
| 页数 | 26 |
| 参考润滑脂量 | 81cm³ |
| 轴承重量 | 6.1kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 71940 ACDGA/P4A轴承 | ￥18881.2元 | - | 1 |
| SKF 71940 ACDGB/P4A轴承 | ￥11672.51元 | - | 1 |
| SKF 71940 ACDGC/P4A轴承 | ￥10701.6元 | - | 1 |
| SKF 71940ACD/PA9ADBB轴承 | ￥25262.47元 | - | 1 |
| SKF 71940ACD/P4ATBTB轴承 | ￥32760元 | - | 1 |
| SKF 71940ACD/PA9ATBTB轴承 | ￥37893.64元 | - | 2 |
