SKF 71922ACD/P4A轴承尺寸、参数、图纸、互换、价格

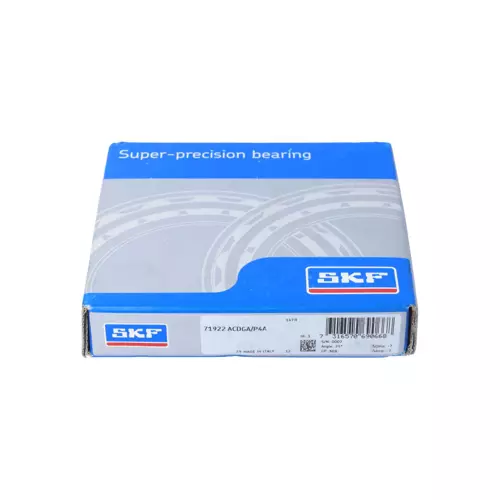

SKF 71922ACD/P4A轴承
更新日期：2024-12-17 17:04:01
市场价：￥7194.48元（非销售价）
库存：2套
SKF 71922ACD/P4A轴承属于超精密角接触球轴承，内径：110 mm，外径：150 mm，宽度：20 mm，内圈肩部直径（最大侧面）：122.3 mm，内圈肩部直径（最小侧面）：122.3 mm，外圈肩部直径（大侧面）：137.7 mm，内圈最大侧面倒角尺寸（min.）：1.1 mm，外圈-最小侧面倒角尺寸（min.）：0.6 mm，距离压力点：40.4 mm。
前缀列表：。后缀列表：【ACD：25° 接触角，高载荷设计】【/：分隔符】【P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求】。
技术研究
如您是工程师，需要对轴承进行研究、计算、选型等，都可以直接联系我，微信：caloc-cn。
产品咨询
如您对产品有任何需求，包括询价、采买以及替换等，都可以直接联系我，联系方式如下。
在线咨询咨询热线
138 6103 7112
138 6103 7112
电话咨询电话/微信（长按复制）
13504113081
13504113081
7
1
9
2
2
A
C
D
/
P
4
A
7：角接触球轴承
19：尺寸系列：19系列
22：内径：110 mm
ACD：25° 接触角，高载荷设计
/：分隔符
P4A：尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
7：
角接触球轴承
19：
尺寸系列：19系列
22：
内径：110 mm
ACD：
25° 接触角，高载荷设计
/：
分隔符
P4A：
尺寸公差符合 ISO 公差 4 级，几何公差符合 SKF 内部公差要求
| 内径 | d | 110mm |
| 外径 | D | 150mm |
| 宽度 | B | 20mm |
| 内圈肩部直径（最大侧面） | d₁ | 122.3mm |
| 内圈肩部直径（最小侧面） | d₂ | 122.3mm |
| 外圈肩部直径（大侧面） | D₁ | 137.7mm |
| 内圈最大侧面倒角尺寸 | r₁,₂ min. | 1.1mm |
| 外圈-最小侧面倒角尺寸 | r₃,₄ min. | 0.6mm |
| 距离压力点 | a | 40.4mm |
| 轴挡肩直径 | dₐ min. | 116mm |
| 轴挡肩直径 | db min. | 116mm |
| 轴承座挡肩尺寸 | Dₐ max. | 144mm |
| 轴承座挡肩尺寸 | Db max. | 146mm |
| 倒角半径 | rₐ max. | 1mm |
| 倒角半径 | rb max. | 0.6mm |
| 润滑脂喷嘴位置 | dₙ | 125.6mm |
| 基本额定动载 | 58.5kN |
| 基本额定静载荷 | 68kN |
| 疲劳载荷限值 | 2.55kN |
| 润滑脂润滑可达转速 | 7500r/min |
| 油气润滑法可达转速 | 12000r/min |
| 接触角 | 25° |
| 球直径 | 12.7mm |
| 页数 | 28 |
| 参考润滑脂量 | 11.4cm³ |
| 轴承重量 | 0.86kg |
| 型号 | 市场价 | 销售价 | 库存 |
| SKF 71922ACDGA/P4A轴承，货期1-3周 | ￥7521.8元 | - | 2 |
| SKF 71922 ACDGB/P4A轴承 | ￥3734.64元 | - | 10 |
| SKF 71922ACDGA/VQ253轴承 | ￥5187元 | - | 3 |
| SKF 71922ACD/P4ADBA轴承 | ￥6279元 | - | 1 |
| SKF 71922ACD/P4AQBCB轴承 | ￥10101元 | - | 1 |
| SKF 71922ACD/P4AQBCA轴承 | ￥10237.5元 | - | 9 |
| SKF 71922ACD/P4ATBTB轴承 | ￥22114.18元 | - | 1 |
